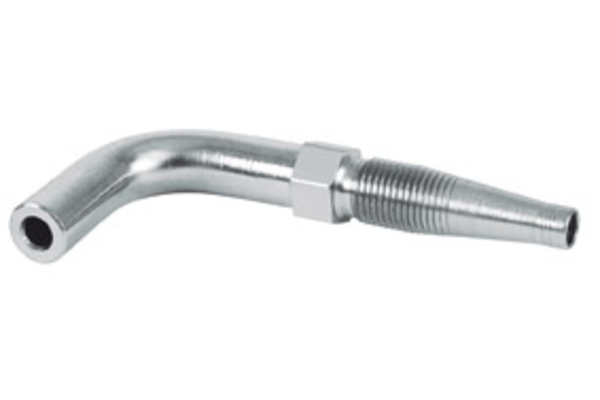

BEL/RSL - Rohrstutzen 90° (R)

Abbildung ähnlich
Abbildung ähnlich

Rohrstutzen DIN 2353 für Schneidring und Überwurfmutter, leichte Reihe

Zum Zubehör

Details

Artikelnummer
R06MOSE90S04
%
SALE
R10MOSE90S05
%
SALE
R12MOSE90S06
%
SALE
DN
06
08
10
Size
04
05
06
Zoll
1/4
5/16
3/8
Gewinde + Norm
Rohrstutzen DIN 2353 für Schneidring und Überwurfmutter, leichte Reihe
Rohrstutzen DIN 2353 für Schneidring und Überwurfmutter, leichte Reihe
Rohrstutzen DIN 2353 für Schneidring und Überwurfmutter, leichte Reihe

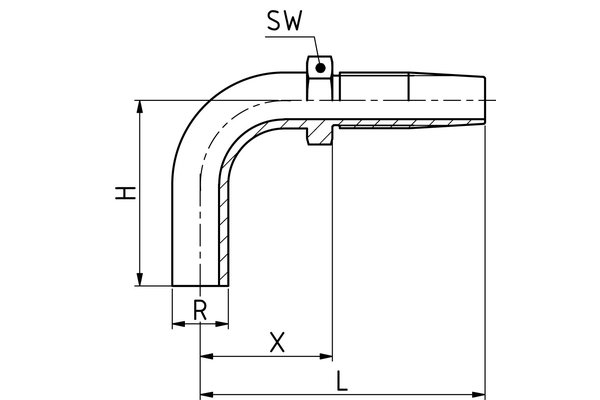

Rohr-Ø R [mm]
6
10
12
X [mm]
25,5
43,0
45,0
L1 [mm]
64,5
87,5
90,0
H [mm]
46,0
49,9
51,0
SW1 [mm]
13
14
16
Menge


Standardnennweiten in Fettschrift

Produktinformationen

  • Technische Daten
    Anschlussart: BEL 90° RSL
    Anschlussbezeichnung Indunorm: MOSE 90°
    Armaturenreihe: Schraubarmaturen R
    Beständigkeit gegen Rotrost [h]: 144
    Beständigkeit gegen Weissrost [h]: 72
    Material: Automatenstahl
    Oberfläche: Cr3

Praxis-Tipp

Die Schneidring-Vormontage sollte im gehärteten Vormontagestutzen RV..VM-L/S erfolgen. Die richtige Montage der Schneidringe entnehmen Sie bitte unserer Montageanleitung im technischen Anhang.
