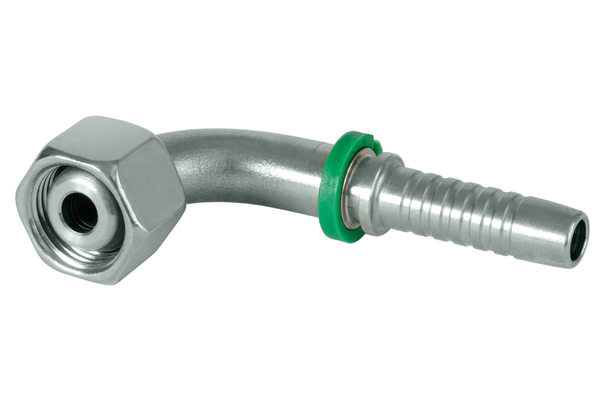

DKL 90°

Abbildung ähnlich
Abbildung ähnlich

Dichtkegel mit Überwurfmutter, leichte Reihe

Zum Zubehör

Details

Artikelnummer
XV12MSF06-90S04
%
SALE
XV14MSF08-90S04
%
SALE
XV16MSF10-90S05
%
SALE
XV16MSF10-90S06
%
SALE
XV18MSF12-90S06
%
SALE
XV22MSF15-90S08
%
SALE
XV26MSF18-90S10
%
SALE
XV30MSF22-90S12
%
SALE
XV36MSF28-90S16
%
SALE
DN
06
06
08
10
10
12
16
19
25
Size
04
04
05
06
06
08
10
12
16
Zoll
1/4
1/4
5/16
3/8
3/8
1/2
5/8
3/4
1
Gewinde + Norm
Dichtkegel mit Überwurfmutter, leichte Reihe
Dichtkegel mit Überwurfmutter, leichte Reihe
Dichtkegel mit Überwurfmutter, leichte Reihe
Dichtkegel mit Überwurfmutter, leichte Reihe
Dichtkegel mit Überwurfmutter, leichte Reihe
Dichtkegel mit Überwurfmutter, leichte Reihe
Dichtkegel mit Überwurfmutter, leichte Reihe
Dichtkegel mit Überwurfmutter, leichte Reihe
Dichtkegel mit Überwurfmutter, leichte Reihe

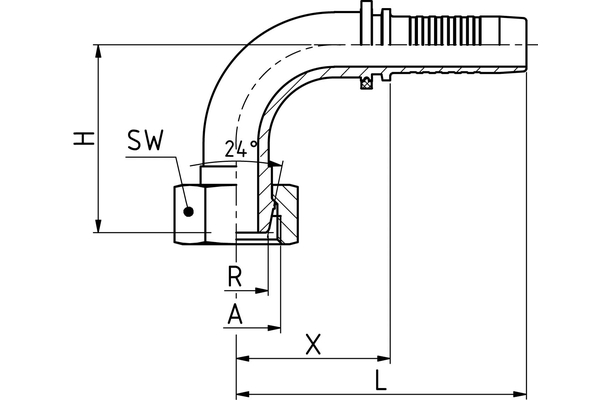

Anschluss-Gewinde A
M12x1,5
M14x1,5
M16x1,5
M16x1,5
M18x1,5
M22x1,5
M26x1,5
M30x2,0
M36x2,0
Rohr-Ø R [mm]
6
8
10
10
12
15
18
22
28
X [mm]
25,5
29,0
31,0
36,0
36,7
41,2
45,7
52,8
67,8
L1 [mm]
55,5
59,0
61,0
69,5
70,0
76,5
84,0
98,8
123,0
H [mm]
31,5
29,0
31,5
30,0
36,0
41,0
49,0
58,9
69,4
SW1 [mm]
17
17
19
19
22
27
32
36
41
Mutterntyp
Hinterschub
Hinterschub
Hinterschub
Hinterschub
Hinterschub
Hinterschub
Hinterschub
Hinterschub
Hinterschub
Menge


Standardnennweiten in Fettschrift

Produktinformationen

  • Technische Daten
    Anschlussart: DKL 90°
    Anschlussbezeichnung Indunorm: MSF 90°
    Armaturenreihe: Universalprogramm XV
    Bauform: 90°
    Material: Automatenstahl
    Oberfläche: Cr3

Vorteile

Da metallisch dichtend, für hohe Temperaturen und für aggressive Medien gut geeignet.
