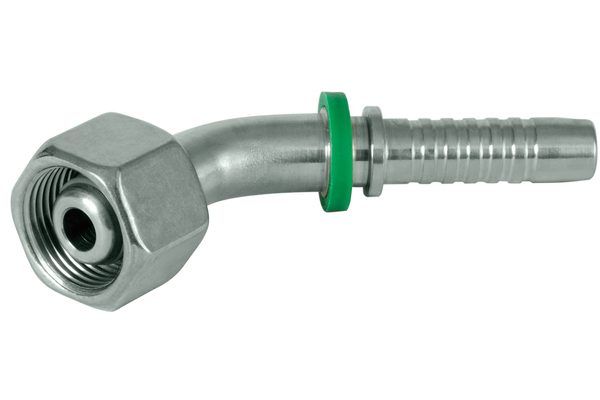

XV12MSOF06-45S03
DKOL 45° MSOF 45°

Produktinformationen

• Technische Daten

  DN:	05
  Size:	03
  Zoll:	3/16
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
  Anschluss-Gewinde A:	M12x1,5
  Rohr-Ø R [mm]:	6
  X [mm]:	31,8
  L1 [mm]:	56,5
  H [mm]:	15,0
  Außendurchmesser O-Ring [mm]:	5
  Höhe O-Ring [mm]:	1,5
  SW1 [mm]:	14
  Mutterntyp:	Hinterschub
  Anschlussart:	DKOL 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	Universalprogramm XV
  Bauform:	45°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
