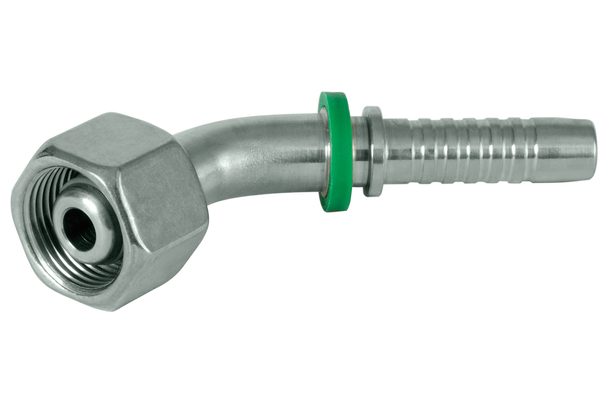

XV18MSOF12-45S06
DKOL 45° MSOF 45°

Produktinformationen

• Technische Daten

  DN:	10
  Size:	06
  Zoll:	3/8
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe

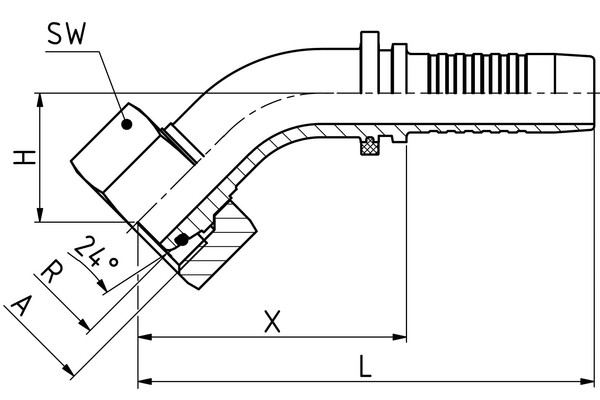

  Anschluss-Gewinde A:	M18x1,5
  Rohr-Ø R [mm]:	12
  X [mm]:	41,5
  L1 [mm]:	74,5
  H [mm]:	17,5
  Außendurchmesser O-Ring [mm]:	11
  Höhe O-Ring [mm]:	1,5
  SW1 [mm]:	22
  Mutterntyp:	Hinterschub
  Anschlussart:	DKOL 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	Universalprogramm XV
  Bauform:	45°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
