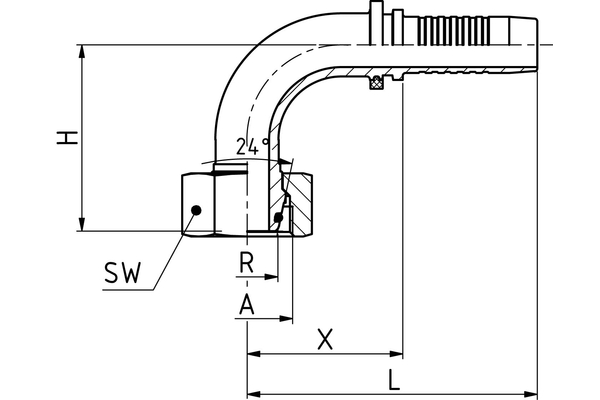

XV26MSOF18-90S08
DKOL 90° MSOF 90°

Produktinformationen

• Technische Daten

  DN:	12
  Size:	08
  Zoll:	1/2
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
  Anschluss-Gewinde A:	M26x1,5
  Rohr-Ø R [mm]:	18
  X [mm]:	55,5
  L1 [mm]:	91,0
  H [mm]:	54,0
  Außendurchmesser O-Ring [mm]:	16
  Höhe O-Ring [mm]:	2,0
  SW1 [mm]:	32
  Mutterntyp:	ÜM
  Anschlussart:	DKOL 90°
  Anschlussbezeichnung Indunorm:	MSOF 90°
  Armaturenreihe:	Universalprogramm XV
  Bauform:	90°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
