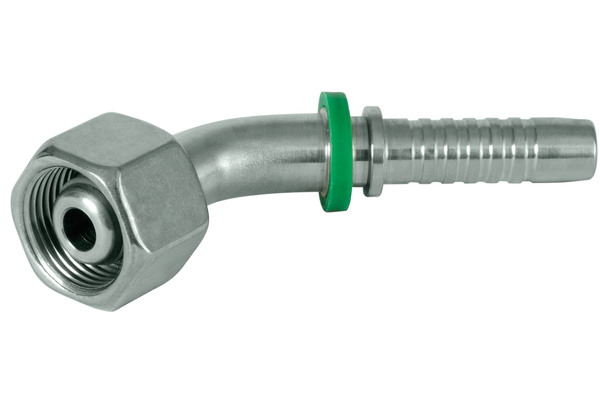

XV16MSOF08-45S04
DKOS 45° MSOF 45°

Produktinformationen

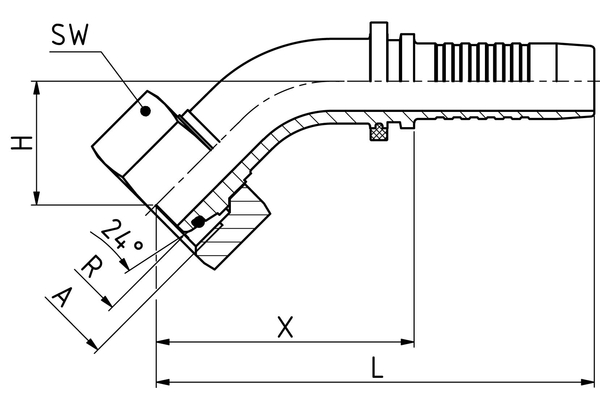

• Technische Daten

  DN:	06
  Size:	04
  Zoll:	1/4
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe
  Anschluss-Gewinde A:	M16x1,5
  Rohr-Ø R [mm]:	8
  X [mm]:	36,0
  L1 [mm]:	66,0
  H [mm]:	16,0
  Außendurchmesser O-Ring [mm]:	7
  Höhe O-Ring [mm]:	1,5
  SW1 [mm]:	19
  Mutterntyp:	ÜM
  Anschlussart:	DKOS 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	Universalprogramm XV
  Bauform:	45°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
