XV18MSOF10-45S05
DKOS 45° MSOF 45°

Produktinformationen

• Technische Daten

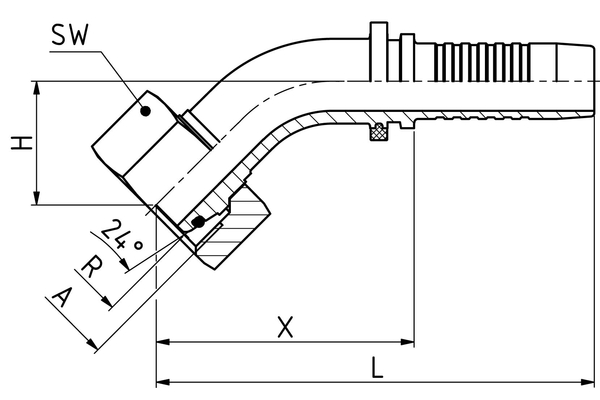

  DN:	08
  Size:	05
  Zoll:	5/16
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe
  Anschluss-Gewinde A:	M18x1,5
  Rohr-Ø R [mm]:	10
  X [mm]:	38,5
  L1 [mm]:	68,5
  H [mm]:	18,5
  Außendurchmesser O-Ring [mm]:	9
  Höhe O-Ring [mm]:	1,5
  SW1 [mm]:	22
  Mutterntyp:	ÜM
  Anschlussart:	DKOS 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	Universalprogramm XV
  Bauform:	45°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
