XV22MSOF14-45S06
DKOS 45° MSOF 45°

Produktinformationen

• Technische Daten

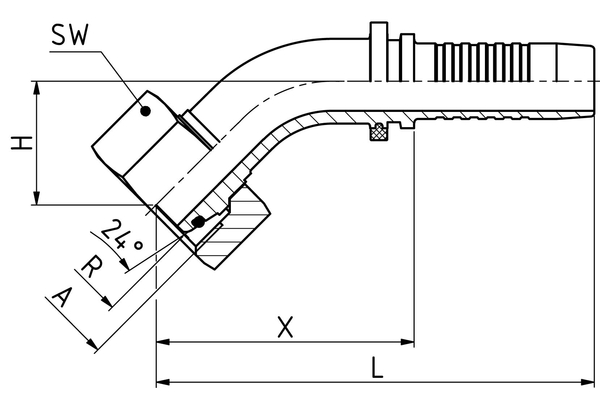

  DN:	10
  Size:	06
  Zoll:	3/8
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe
  Anschluss-Gewinde A:	M22x1,5
  Rohr-Ø R [mm]:	14
  X [mm]:	46,0
  L1 [mm]:	79,0
  H [mm]:	20,0
  Außendurchmesser O-Ring [mm]:	12
  Höhe O-Ring [mm]:	2,0
  SW1 [mm]:	27
  Mutterntyp:	ÜM
  Anschlussart:	DKOS 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	Universalprogramm XV
  Bauform:	45°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
