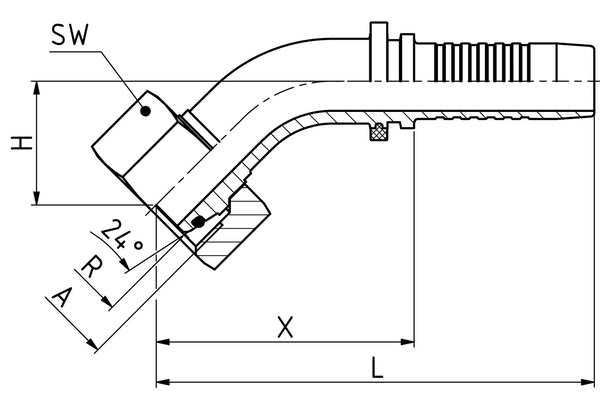

XV24MSOF16-45S08
DKOS 45° MSOF 45°

Produktinformationen

• Technische Daten

  DN:	12
  Size:	08
  Zoll:	1/2
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe
  Anschluss-Gewinde A:	M24x1,5
  Rohr-Ø R [mm]:	16
  X [mm]:	50,5
  L1 [mm]:	86,0
  H [mm]:	24,0
  Außendurchmesser O-Ring [mm]:	14
  Höhe O-Ring [mm]:	2,0
  SW1 [mm]:	30
  Mutterntyp:	ÜM
  Anschlussart:	DKOS 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	Universalprogramm XV
  Bauform:	45°
  Beständigkeit gegen Rotrost [h]:	720
  Beständigkeit gegen Weissrost [h]:	120
  Material:	Automatenstahl
  Oberfläche:	ZnNi
  Werkstoff O-Ring:	NBR
