XV18ME10-06
CES ME

Produktinformationen

• Technische Daten

  DN:	10
  Size:	06
  Zoll:	3/8

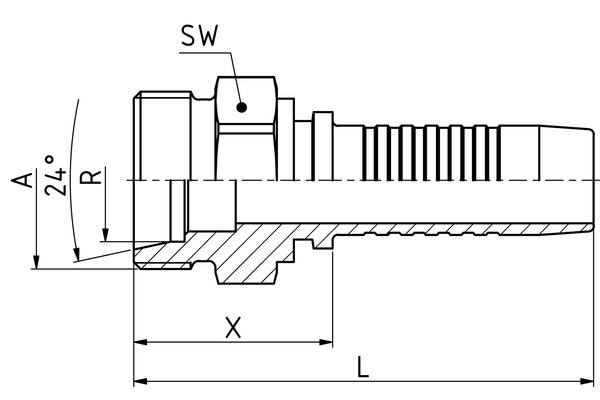

  Gewinde + Norm:	Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, schwere Reihe
  Anschluss-Gewinde A:	M18x1,5
  Rohr-Ø R [mm]:	10
  X [mm]:	25,3
  L1 [mm]:	58,5
  SW1 [mm]:	19
  Anschlussart:	CES
  Anschlussbezeichnung Indunorm:	ME
  Armaturenreihe:	Universalprogramm XV
  Bauform:	0°
  Material:	Automatenstahl
  Oberfläche:	Cr3
