ORFS mit Außengewinde

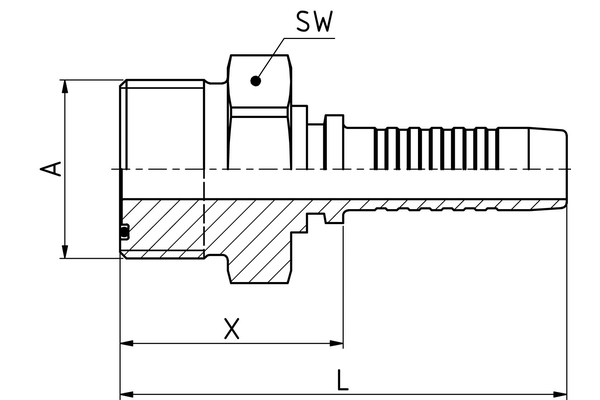

Abbildung ähnlich

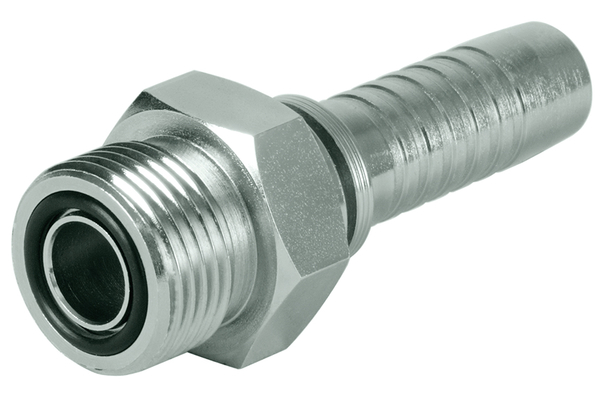

Abbildung ähnlich

ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde

Zum Zubehör

Details

Artikelnummer
XV04ORM04
%
SALE
XV06ORM04
%
SALE
XV06ORM05
%
SALE
XV06ORM06
%
SALE
XV08ORM06
%
SALE
XV08ORM08
%
SALE
XV10ORM08
%
SALE
XV12ORM08
%
SALE
XV10ORM10
%
SALE
XV12ORM10
%
SALE
XV12ORM12
%
SALE
XV16ORM12
%
SALE
XV16ORM16
%
SALE
XV20ORM20
%
SALE
DN
06
06
08
10
10
12
12
12
16
16
19
19
25
31
Size
04
04
05
06
06
08
08
08
10
10
12
12
16
20
Zoll
1/4
1/4
5/16
3/8
3/8
1/2
1/2
1/2
5/8
5/8
3/4
3/4
1
1.1/4
Gewinde + Norm
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform, Außengewinde mit stirnseitigem O-Ring, UN-/UNF-/UNS-Gewinde
Anschluss-Gewinde A
9/16"-18 UNF
11/16"-16 UN
11/16"-16 UN
11/16"-16 UN
13/16"-16 UN
13/16"-16 UN
1"-14 UNS
1"3/16-12 UN
1"14 UNS
1"3/16-12 UN
1"3/16-12 UN
1"7/16-12 UN
1"7/16-12 UN
1"11/16-12 UN
X [mm]
24,6
26,8
26,8
26,6
30,7
35,2
38,2
35,0
39,2
40,9
41,9
45,3
L1 [mm]
51,0
53,3
53,3
60,1
64,5
67,7
70,7
73,5
83,5
85,2
95,6
103,2
Außendurchmesser O-Ring [mm]
7,65
9,25
15,6
Höhe O-Ring [mm]
1,78
1,78
1,78
Stärke O-Ring [mm]
1,78
1,78
1,78
1,78
1,78
1,78
1,78
SW1 [mm]
17
19
19
19
22
27
32
27
32
41
38
46
Menge


Standardnennweiten in Fettschrift

Produktinformationen

  • Technische Daten
    Anschlussart: ORFS mit Außengewinde
    Anschlussbezeichnung Indunorm: ORM
    Armaturenreihe: Universalprogramm XV
    Bauform: 0°
    Beständigkeit gegen Rotrost [h]: 144
    Beständigkeit gegen Weissrost [h]: 72
    Material: Automatenstahl
    Oberfläche: Cr3
    Werkstoff O-Ring: NBR
