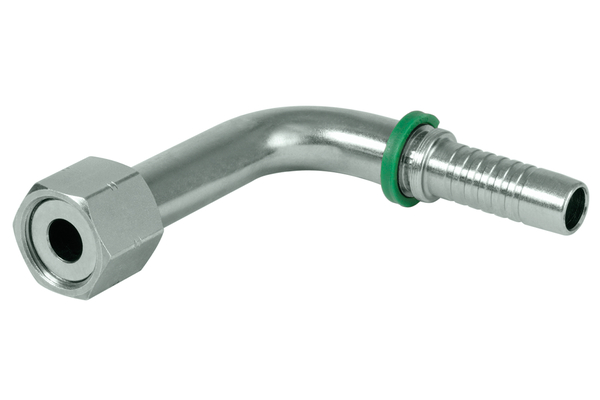

ORFS 90° mit Sonderschenkellänge und Überwurfmutter

Abbildung ähnlich
Abbildung ähnlich

ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde

Zum Zubehör

Details

Artikelnummer
XV04LORF90SL04
%
SALE
XV06LORF90SL06
%
SALE
XV08LORF90SL08
%
SALE
XV10LORF90SL10
%
SALE
XV12LORF90SL12
%
SALE
XV16LORF90SL16
%
SALE
XV20LORF90SL20
%
SALE
XV24LORF90SL24
%
SALE
DN
06
10
12
16
19
25
31
38
Size
04
06
08
10
12
16
20
24
Zoll
1/4
3/8
1/2
5/8
3/4
1
1.1/4
1.1/2
Gewinde + Norm
ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde
ORFS-Dichtform mit Überwurfmutter, UN-/UNF-/UNS-Gewinde

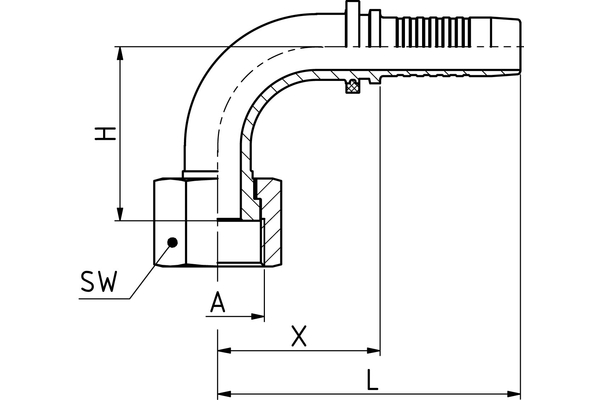

Anschluss-Gewinde A
9/16"-18 UNF
11/16"-16 UN
13/16"-16 UN
1"-14 UNS
1.3/16"-12 UN
1.7/16"-12 UN
1.11/16"-16 UN
2"-12 UN
X [mm]
32,8
37,0
38,5
45,0
52,8
61,4
76,3
82,3
L1 [mm]
63,0
70,5
74,0
83,5
98,8
116,6
136,3
150,0
H [mm]
58,0
69,0
82,0
94,0
96,0
114,0
129,0
146,0
SW1 [mm]
17
22
24
30
36
41
50
60
Menge


Standardnennweiten in Fettschrift

Produktinformationen

  • Technische Daten
    Anschlussart: ORFS 90° mit Sonderschenkellänge und Überwurfmutter
    Anschlussbezeichnung Indunorm: LORF 90° SL
    Armaturenreihe: Universalprogramm XV
    Bauform: 90°
    Beständigkeit gegen Rotrost [h]: 144
    Beständigkeit gegen Weissrost [h]: 72
    Material: Automatenstahl
    Oberfläche: Cr3
