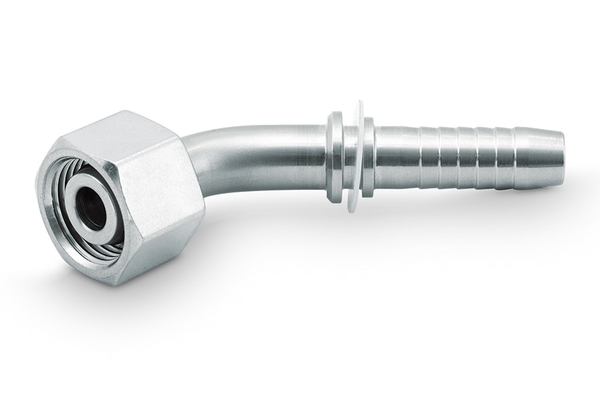

XP12MSOF06-45S03VA
DKOL 45° VA MSOF 45° VA

Produktinformationen

• Technische Daten

  DN:	5
  Size:	3
  Zoll:	3/16"
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe

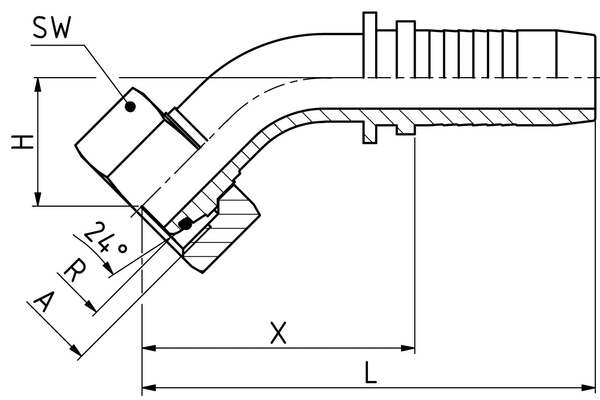

  Anschluss-Gewinde A:	M 12 x 1,5
  Rohr-Ø R [mm]:	6
  X [mm]:	44,5
  H [mm]:	22,5
  Höhe O-Ring [mm]:	1,5
  O-Ring 1:	4 x 1,5
  SW1 [mm]:	14
  d [mm]:	4
  Anschlussart:	DKOL 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	XP-VA
  Bauform:	45°
  Grad:	45
  Material:	Edelstahl 1.4571
  Werkstoff O-Ring:	VITON
