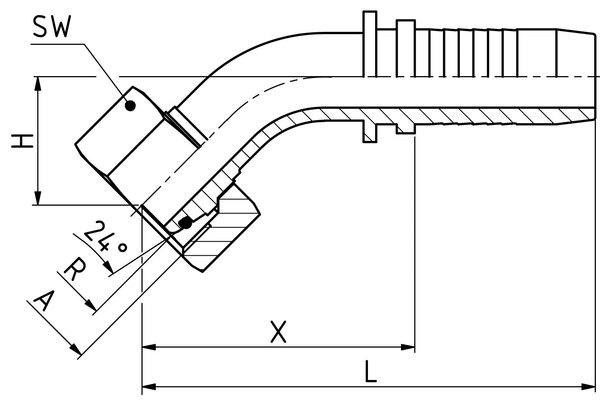

XP22MSOF15-45S08VA
DKOL 45° VA MSOF 45° VA

Produktinformationen

• Technische Daten

  DN:	12
  Size:	8
  Zoll:	1/2"
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
  Anschluss-Gewinde A:	M 22 x 1,5
  Rohr-Ø R [mm]:	15
  X [mm]:	54,5
  H [mm]:	20,5
  Höhe O-Ring [mm]:	2
  O-Ring 1:	12 x 2,0
  SW1 [mm]:	27
  d [mm]:	12
  Anschlussart:	DKOL 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	XP-VA
  Bauform:	45°
  Grad:	45
  Material:	Edelstahl 1.4571
  Werkstoff O-Ring:	VITON
