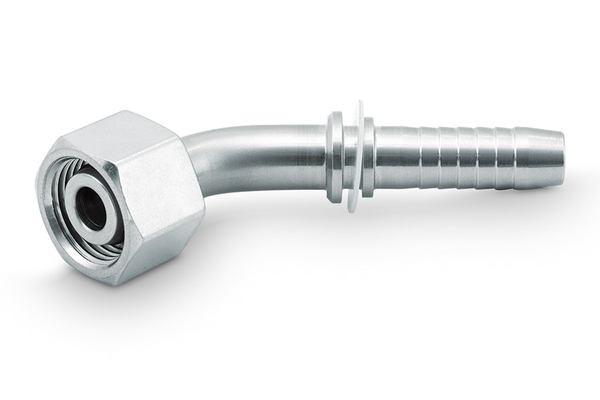

XP36MSOF28-45S16VA
DKOL 45° VA MSOF 45° VA

Produktinformationen

• Technische Daten

  DN:	25
  Size:	16
  Zoll:	1"
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe

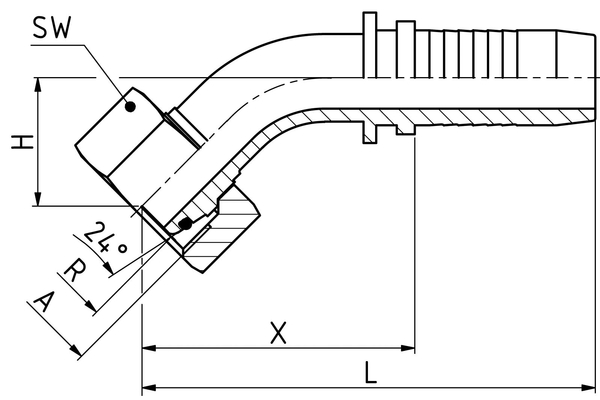

  Anschluss-Gewinde A:	M 36 x 2
  Rohr-Ø R [mm]:	28
  X [mm]:	93
  H [mm]:	33
  Höhe O-Ring [mm]:	2
  O-Ring 1:	25 x 2,0
  SW1 [mm]:	41
  d [mm]:	25
  Anschlussart:	DKOL 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	XP-VA
  Bauform:	45°
  Grad:	45
  Material:	Edelstahl 1.4571
  Werkstoff O-Ring:	VITON
