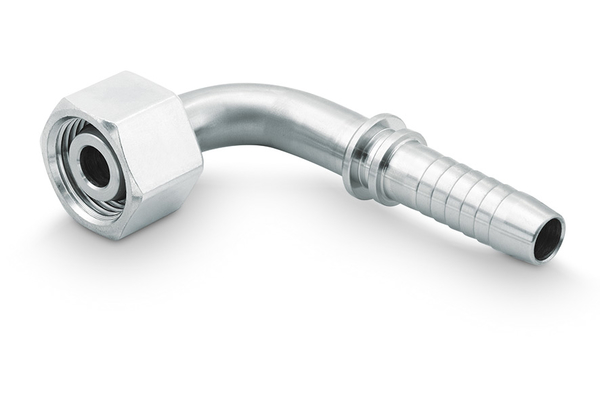

XP16MSOF10-90S06VA
DKOL 90° VA MSOF 90° VA

Produktinformationen

• Technische Daten

  DN:	10
  Size:	6
  Zoll:	3/8“
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
  Anschluss-Gewinde A:	M 16 x 1,5
  Rohr-Ø R [mm]:	10
  X [mm]:	35
  H [mm]:	37,5
  Höhe O-Ring [mm]:	1,5
  O-Ring 1:	8 x 1,5
  SW1 [mm]:	19
  d [mm]:	8
  Anschlussart:	DKOL 90°
  Anschlussbezeichnung Indunorm:	MSOF 90°
  Armaturenreihe:	XP-VA
  Bauform:	90°
  Grad:	90
  Material:	Edelstahl 1.4571
  Werkstoff O-Ring:	VITON
