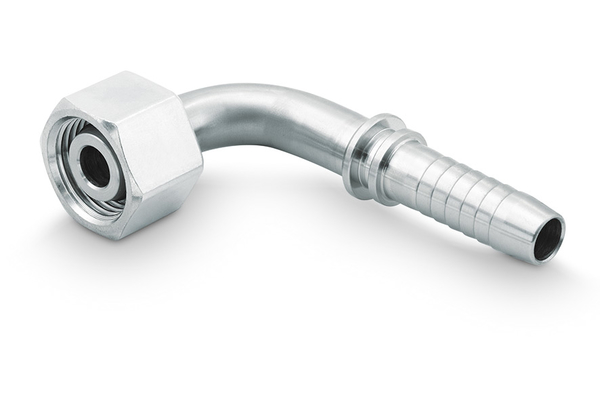

XP18MSOF12-90S04VA
DKOL 90° VA MSOF 90° VA

Produktinformationen

• Technische Daten

  DN:	6
  Size:	4
  Zoll:	1/4“
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
  Anschluss-Gewinde A:	M 18 x 1,5
  Rohr-Ø R [mm]:	12
  X [mm]:	29
  H [mm]:	33,5
  Höhe O-Ring [mm]:	1,5
  O-Ring 1:	10 x 1,5
  SW1 [mm]:	22
  d [mm]:	10
  Anschlussart:	DKOL 90°
  Anschlussbezeichnung Indunorm:	MSOF 90°
  Armaturenreihe:	XP-VA
  Bauform:	90°
  Grad:	90
  Material:	Edelstahl 1.4571
  Werkstoff O-Ring:	VITON
