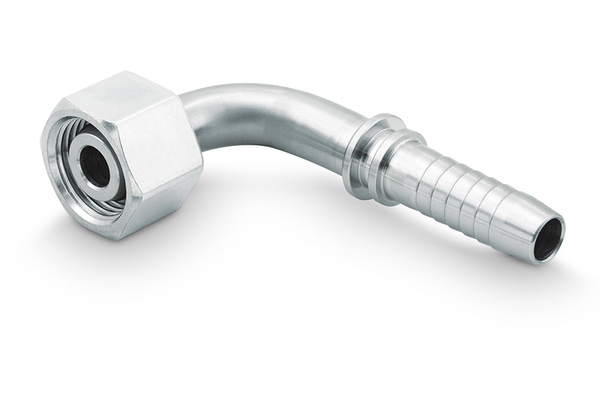

XP36MSOF28-90S12VA
DKOL 90° VA MSOF 90° VA

Produktinformationen

• Technische Daten

  DN:	19
  Size:	12
  Zoll:	3/4“
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
  Anschluss-Gewinde A:	M 36 x 2
  Rohr-Ø R [mm]:	28
  X [mm]:	70
  H [mm]:	62,5
  Höhe O-Ring [mm]:	2
  O-Ring 1:	25 x 2,0
  SW1 [mm]:	41
  d [mm]:	25
  Anschlussart:	DKOL 90°
  Anschlussbezeichnung Indunorm:	MSOF 90°
  Armaturenreihe:	XP-VA
  Bauform:	90°
  Grad:	90
  Material:	Edelstahl 1.4571
  Werkstoff O-Ring:	VITON
