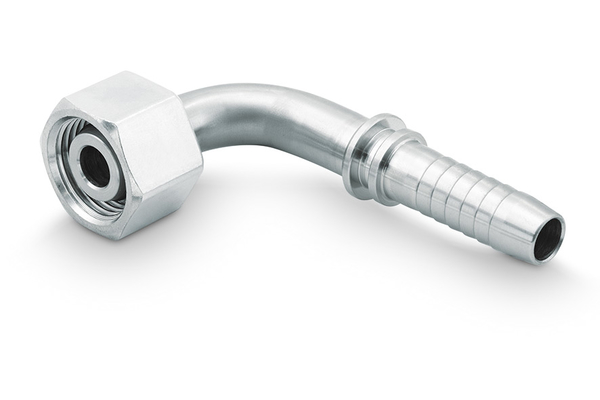

XP45MSOF35-90S20VA
DKOL 90° VA MSOF 90° VA

Produktinformationen

• Technische Daten

  DN:	31
  Size:	20
  Zoll:	1 1/4“
  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, leichte Reihe
  Anschluss-Gewinde A:	M 45 x 2
  Rohr-Ø R [mm]:	35
  X [mm]:	87
  H [mm]:	85
  Höhe O-Ring [mm]:	2,5
  O-Ring 1:	32 x 2,5
  SW1 [mm]:	50
  d [mm]:	32
  Anschlussart:	DKOL 90°
  Anschlussbezeichnung Indunorm:	MSOF 90°
  Armaturenreihe:	XP-VA
  Bauform:	90°
  Grad:	90
  Material:	Edelstahl 1.4571
  Werkstoff O-Ring:	VITON
