XP30MSOF20-45S12VA
DKOS 45° VA MSOF 45°VA

Produktinformationen

• Technische Daten

  DN:	19
  Size:	12
  Zoll:	3/4"

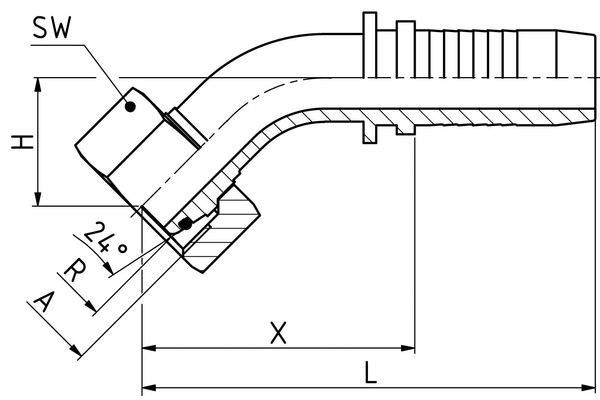

  Gewinde + Norm:	Dichtkegel mit O-Ring nach DIN 3865 (passend für Stutzen 24° nach DIN 3901 und 3902), Überwurfmutter, schwere Reihe
  Anschluss-Gewinde A:	M 30 x 2
  Rohr-Ø R [mm]:	20
  X [mm]:	71,5
  H [mm]:	27
  Höhe O-Ring [mm]:	2,4
  O-Ring 1:	16,3 x 2,4
  SW1 [mm]:	36
  d [mm]:	16,3
  Anschlussart:	DKOS 45°
  Anschlussbezeichnung Indunorm:	MSOF 45°
  Armaturenreihe:	XP-VA
  Bauform:	45°
  Grad:	45
  Material:	Edelstahl 1.4571
  Werkstoff O-Ring:	VITON
