XP-VA..CEL

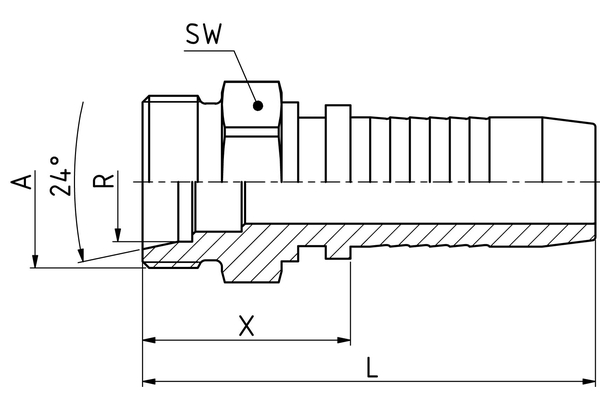

Abbildung ähnlich

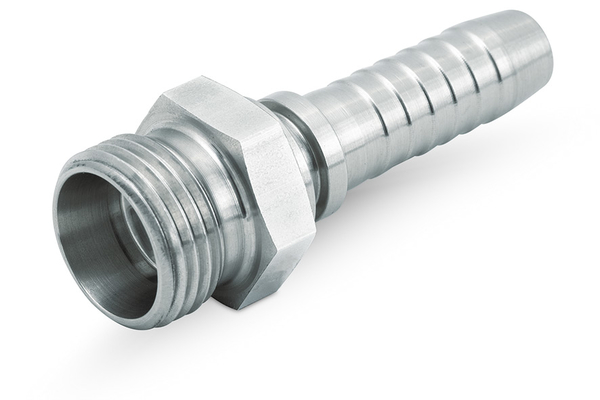

Abbildung ähnlich

Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe

Zum Zubehör

Details

Artikelnummer
XP12ME06-03VA
%
SALE
XP14ME08-03VA
%
SALE
XP12ME06-04VA
%
SALE
XP14ME08-04VA
%
SALE
XP16ME10-04VA
%
SALE
XP18ME12-04VA
%
SALE
XP16ME10-05VA
%
SALE
XP18ME12-05VA
%
SALE
XP18ME12-06VA
%
SALE
XP16ME10-06VA
%
SALE
XP22ME15-06VA
%
SALE
XP18ME12-08VA
%
SALE
XP22ME15-08VA
%
SALE
XP26ME18-08VA
%
SALE
XP26ME18-10VA
%
SALE
XP30ME22-10VA
%
SALE
XP26ME18-12VA
%
SALE
XP30ME22-12VA
%
SALE
XP36ME28-12VA
%
SALE
XP30ME22-16VA
%
SALE
XP36ME28-16VA
%
SALE
XP45ME35-20VA
%
SALE
XP52ME42-24VA
%
SALE
DN
5
5
6
6
6
6
8
8
10
10
10
12
12
12
16
16
19
19
19
25
25
31
38
Size
3
3
4
4
4
4
5
5
6
6
6
8
8
8
10
10
12
12
12
16
16
20
24
Zoll
3/16"
3/16"
1/4"
1/4"
1/4"
1/4"
5/16"
5/16"
3/8"
3/8"
3/8"
1/2"
1/2"
1/2"
5/8"
5/8"
3/4"
3/4"
3/4"
1"
1"
1 1/4"
1 1/2"
Gewinde + Norm
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Gewindezapfen mit Bohrungsform W (24°) nach DIN 3861, leichte Reihe
Anschluss-Gewinde A
M 12 x 1,5
M 14 x 1,5
M 12 x 1,5
M 14 x 1,5
M 16 x 1,5
M 18 x 1,5
M 16 x 1,5
M 18 x 1,5
M 18 x 1,5
M 16 x 1,5
M 22 x 1,5
M 18 x 1,5
M 22 x 1,5
M 26 x 1,5
M 26 x 1,5
M 30 x 2
M 26 x 1,5
M 30 x 2
M 36 x 2
M 30 x 2
M 36 x 2
M 45 x 2
M 52 x 2
Rohr-Ø R [mm]
6
8
6
8
10
12
10
12
12
10
15
12
15
18
18
22
18
22
28
22
28
35
42
X [mm]
21,5
21,5
23
23
25
24,5
24,5
24,5
24,5
24,5
26
25,5
27
29
28
32,5
30
35
34
32
35
39
45
SW1 [mm]
14
14
14
14
17
19
17
19
19
17
22
19
22
27
27
30
27
30
36
32
36
46
55
Menge


Produktinformationen

  • Technische Daten
    Anschlussart: CEL
    Anschlussbezeichnung Indunorm: ME
    Armaturenreihe: XP-VA
    Bauform: 0°
    Material: Edelstahl 1.4571

Praxis-Tipp

Beim verschrauben, quetschen und klemmen kann es bei Edelstahl Werkstoffen zum sogenannten Kaltverschweißen oder auch Festfressen kommen. Daher empfehlen wir, zur Gewindeschmierung einen Hochleistungsschmierstoff zu verwenden.
