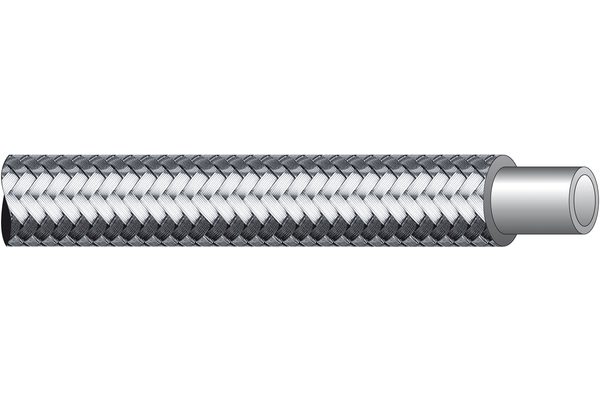

TEF1H (glatte Innenseele)

Flexibler Druckschlauch/Teflonschlauch für Anwendungen in der Hydraulik sowie beim Einsatz von aggressiven und heißen bzw. kalten Flüssigkeiten

Zum Zubehör

Details

Artikelnummer

TEF1H05

TEF1H06

TEF1H08

TEF1H10

TEF1H12

TEF1H16

TEF1H20

TEF1H25

Size

Zoll

3/16

1/4

5/16

3/8

1/2

5/8

3/4

Außen-Ø [mm]

8,45

10,0

11,9

13,7

17,3

20,9

23,9

30,8

Biegeradius [mm]

115

127

152

178

203

305

Betriebsdruck [bar]

206

181

172

137

120

Berstdruck [bar]

827

724

690

550

480

345

300

240

Sicherheitsfaktor

4:1

Standardfassung

XV03P2

XV04P3W

XV05P3W

XV06P3W

XV08P3W

XV10P3W

XV12P3W

XV16P3W

Standardfassung VA

XP-PTFE-W04VA

XP-PTFE-W05VA

XP-PTFE-W06VA

XP-PTFE-W08VA

XP-PTFE-W10VA

XP-PTFE-W12VA

XP-PTFE16VA

Gewicht [kg]

0,105

0,11

0,15

0,18

0,24

0,30

0,36

0,49

Außen-Ø max. [mm]

8,45

10,0

11,9

13,7

17,3

20,9

23,9

30,8

Menge

Produktinformationen

Technische Daten

Anwendung:	Hydraulik und chemische Industrie
Anzahl Lagen:	1
Druckträger:	Edelstahldrahtgeflecht (A.I.S.I. 304/1.4301)
Farbe Innenseele:	weiß
Innenseele:	Glattes, nahtlos extrudiertes Rohr aus PTFE
MSHA-Zulassung:	nein
Medien:	Medienbeständigkeiten auf Anfrage
Temperaturbereich [°C]:	-60 bis +260
max Betriebstemperatur [°C]:	+260

Vorteile

Hervorragende Produkteigenschaften in Bezug auf Betriebstemperatur und Beständigkeit. Sehr gutes Preis-Leistungs-Verhältnis.

Zubehör

Armaturen des Universalprogramms XV (auch in Edelstahl erhältlich).

Praxis-Tipp

Bei Verwendung unserer Spezial-Pressfassung kann das sonst übliche Abkleben der Trennlinie mit Gewebeband entfallen. Allerdings sollten die Enden beim Lagern so gesichert sein, dass eine Beschädigung der Innenseele verhindert wird, damit keine Gefahr für das Personal entsteht.
