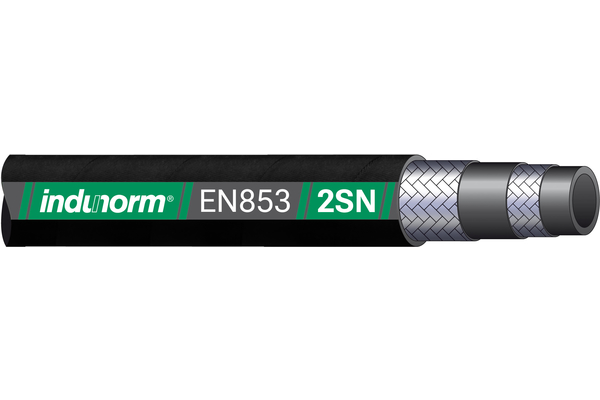

Geflechtschlauch 2SN (EN 853 - 2SN)

Hydraulikschlauch für Hochdruckanwendungen in der Hydraulik, nach EN 853 - 2SN

Zum Zubehör

Details

Artikelnummer

2SN05

2SN06

2SN08

2SN10

2SN12

2SN16

2SN20

2SN25

2SN32

2SN40

2SN50

Size

Zoll

3/16

1/4

5/16

3/8

1/2

5/8

3/4

1.1/4

1.1/2

Innen-Ø [mm]

5,1

6,7

13,1

16,2

Biegeradius [mm]

100

115

130

180

200

240

300

420

500

630

Betriebsdruck [bar]

415

400

350

330

275

250

215

165

125

Berstdruck [bar]

1650

1600

1400

1320

1100

1000

850

650

500

360

320

Sicherheitsfaktor

4:1

Standardfassung

XV03D

XVN04

XVN05

XVN06

XVN08

XVN10

XVN12

XVN16

XVN20

XVN24

XVN32

Standardfassung VA

XP-P5-04VA

XP-P5-05VA

XP-P5-06VA

XP-P5-08VA

XP-P5-10VA

XP-P5-12VA

XP-P5-16VA

XP-P8-20VA

XP-P8-24VA

XP-P8-32VA

Gewicht [kg]

0,250

0,310

0,370

0,440

0,530

0,660

0,840

1,230

1,770

2,170

2,790

Statischer Prüfdruck [bar]

830

800

700

660

550

500

430

325

250

180

160

Außen-Ø max. [mm]

14,1

15,7

17,3

19,7

23,0

26,2

30,1

38,9

49,5

55,9

68,6

Menge

Produktinformationen

Technische Daten

Anwendung:	Hochdruckanwendungen
Anzahl Lagen:	2
Außendecke:	Synthetisches Gummi, abriebfest
Druckträger:	Hochfestes Stahldrahtgeflecht
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	Synthetisches Gummi
MSHA-Zulassung:	nein
Medien:	Hydrauliköl auf Mineralölbasis, Öl- und Wasseremulsionen sowie wässrige Glykollösungen
Norm/Standards:	EN 853 - 2SN
Temperaturbereich [°C]:	-40°C bis +100°C, Wasser- und Medien auf Wasserbasis bis max. +70°C
max Betriebstemperatur [°C]:	+100°C

Zubehör

Für Sonderanwendungen mit erschwerten Einsatzbedingungen stehen Schälfassungen zur Verfügung. Einzelheiten entnehmen Sie bitte unseren aktuellen Pressmaßtabellen. Knickschutz (KNS, MKNS) Scheuerschutz (SKW, SF, TEXS, TEXS mit Klett). Neben den Pressarmaturen bieten wir ein umfangreiches Sortiment an Schraubarmaturen für die manuelle Montage an.

Praxis-Tipp

Beim Einsatz von Hochdruckschläuchen gilt als Richtwert: Bei Torsionsbeanspruchung (Verdrehung der Leitung) von 7° reduziert sich die Lebensdauer der Leitung um 80%!
