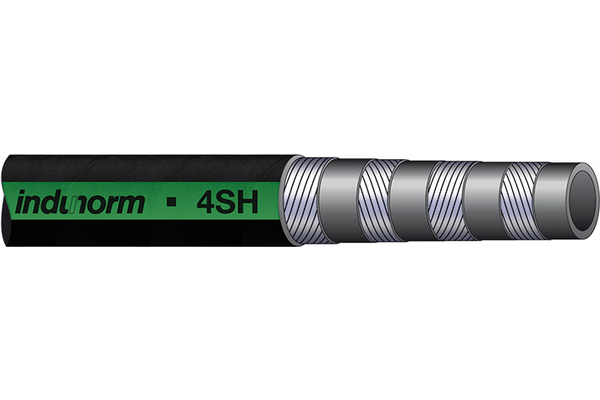

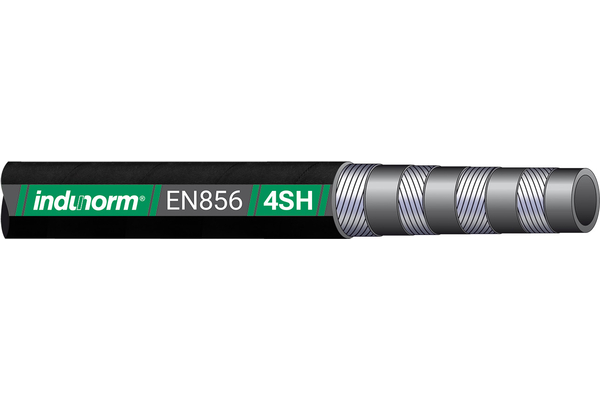

Spiralschlauch 4SH (EN 856 - 4SH)

Hydraulikschlauch für Hochdruckanwendungen, nach EN 856 - 4SH

Zum Zubehör

Details

Artikelnummer

4SH20

4SH25

4SH32

4SH40

4SH50

Size

Zoll

3/4

1.1/4

1.1/2

Biegeradius [mm]

280

340

460

560

700

Betriebsdruck [bar]

420

380

350

290

250

Berstdruck [bar]

1680

1520

1400

1160

1100

Sicherheitsfaktor

4:1

Standardfassung

HV12

HV16

HV20

HI24

HI32

Statischer Prüfdruck [bar]

840

760

650

580

500

Außen-Ø max. [mm]

32,2

38,7

45,5

53,5

68,1

Menge

Produktinformationen

Technische Daten

Anwendung:	Hochdruckanwendungen
Anzahl Lagen:	DN19-31 = 4, DN38-51 = 6
Außendecke:	Synthetisches Gummi, abriebfest
Druckträger:	hochfeste Stahlspiraleinlagen
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	Synthetisches Gummi
MSHA-Zulassung:	nein
Medien:	Hydrauliköl auf Mineralölbasis, Öl- und Wasseremulsionen sowie wässrige Glykollösungen
Norm/Standards:	EN 856 - 4SH
Temperaturbereich [°C]:	-40°C bis +100°C, Wasser- und Medien auf Wasserbasis bis max. +70°C
max Betriebstemperatur [°C]:	+100°C

Vorteile

Das abgestimmte Schlauch- und Armaturenprogramm der Indunorm Hydraulik garantiert höchste Anwendungssicherheit, speziell beim Auftreten von Druckspitzen und Anwendungen mit pulsierenden Drücken.

Zubehör

Z4-Kreismesser, TEXS, STOPFLEX

Praxis-Tipp

Der Einsatz des Z4 Kreismessers in Ihrer Schneidevorrichtung garantiert höchste Schnittgenauigkeit. Für den Hammereinsatz empfehlen wir Ihnen die Verwendung unserer PV-Hammer-Armaturen aus dem Multispiralprogramm HV. Aktuell erhältlich für die DN19 bis DN31.
