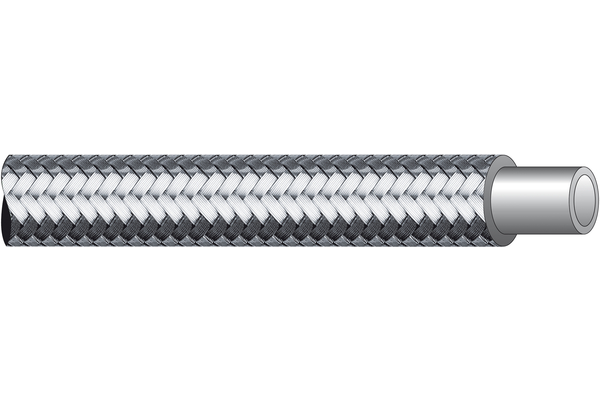

TEF2H (dicke, glatte Innenseele)

Flexibler Druckschlauch/Teflonschlauch für Anwendungen in der Hydraulik sowie beim Einsatz von aggressiven und heißen bzw. kalten Flüssigkeiten

Zum Zubehör

Details

Artikelnummer

TEF2H06

TEF2H08

TEF2H10

TEF2H12

Size

Zoll

1/4

5/16

3/8

1/2

Außen-Ø [mm]

10,2

11,7

14,2

17,2

Biegeradius [mm]

102

127

152

Betriebsdruck [bar]

172

155

138

120

Berstdruck [bar]

690

621

552

483

Sicherheitsfaktor

4:1

Standardfassung

XV04P3W

XV05P3W

XV06P3W

XV08P3W

Gewicht [kg]

0,128

0,139

0,25

0,257

Menge

Produktinformationen

Technische Daten

Anwendung:	Hydraulik und chemische Industrie
Anzahl Lagen:	1
Druckträger:	Edelstahldrahtgeflecht (A.I.S.I. 304/1.4301)
Farbe Innenseele:	weiß
Innenseele:	Glattes, nahtlos extrudiertes Rohr aus PTFE
MSHA-Zulassung:	nein
Medien:	Medienbeständigkeiten auf Anfrage
Temperaturbereich [°C]:	-60 bis +260
max Betriebstemperatur [°C]:	+260

Vorteile

Durch die größere Wandstärke der PTFE-Innenseele im Vergleich zum TEF1H: Bessere Knickstabilität, höhere Betriebsdrücke, größere Lebensdauer bei Verwendung mit abrasiven Medien.

Zubehör

Armaturen des Universalprogramms XV (auch in Edelstahl erhältlich).

Praxis-Tipp

Bei Verwendung unserer Spezial-Pressfassung kann das sonst übliche Abkleben der Trennlinie mit Gewebeband entfallen. Allerdings sollten die Enden beim Lagern so gesichert sein, dass eine Beschädigung der Innenseele verhindert wird, damit keine Gefahr für das Personal entsteht.
