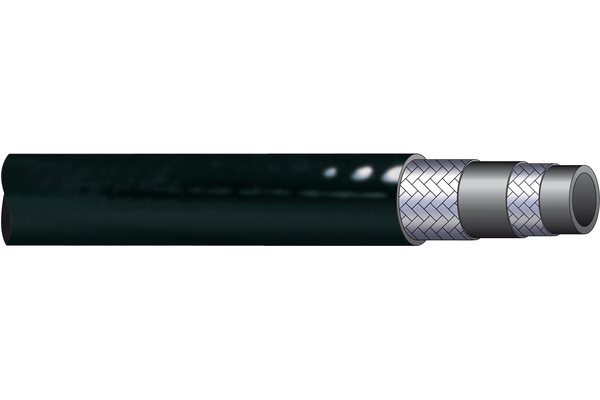

TP2 (nach SAE 100 R2)

Thermoplastikschlauch für den Hochdruckbereich, übertrifft die Anforderungen nach SAE 100 R2. Punktgenaue Steuerung Ihrer Hydraulik bei maximalem Arbeitsdruck durch hohe Impulsfestigkeit und geringe Expansion der Indunorm TP-Schläuche. Unsere TP Schläuche zeichnen sich durch hohe Witterungs- und Alterungsbeständigkeit sowie Abriebfestigkeit aus.

Zum Zubehör

Details

Artikelnummer

TP2-06

TP2-08

TP2-10

TP2-12

TP2-16

TP2-20

Size

Zoll

1/4

5/16

3/8

1/2

5/8

3/4

Außen-Ø [mm]

12,8

14,8

16,8

20,2

23,5

27,8

Innen-Ø [mm]

6,4

8,1

9,8

13,0

16,3

19,5

Biegeradius [mm]

115

170

Betriebsdruck [bar]

400

330

260

220

150

Berstdruck [bar]

1600

1320

1040

880

600

Sicherheitsfaktor

4:1

Standardfassung

XV04R2

XV05R2

XV06R2

XV08R2

XV10R2

XV12R2

Gewicht [kg]

0,245

0,315

0,375

0,450

0,560

0,715

Statischer Prüfdruck [bar]

800

660

520

440

300

Menge

Produktinformationen

Technische Daten

Anwendung:	Hochdruckbereich
Anzahl Lagen:	2
Außendecke:	Polyurethan
Druckträger:	vermessingte, hochfeste Stahldrähte. Mit reibungsmindernder Zwischenlage zur Verbesserung der Impulsbelastbarkeit
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	Nahtlos extrudiertes Polyesterrohr (PEL)
MSHA-Zulassung:	nein
Medien:	Mineralöle und Medien auf Phosphatesterbasis, Hydrauliköle, Fette
Norm/Standards:	SAE 100 R2
Temperaturbereich [°C]:	-40°C bis +100°C, Wasser und Medien auf Wasserbasis bis max. +70°C
max Betriebstemperatur [°C]:	+ 100°C
