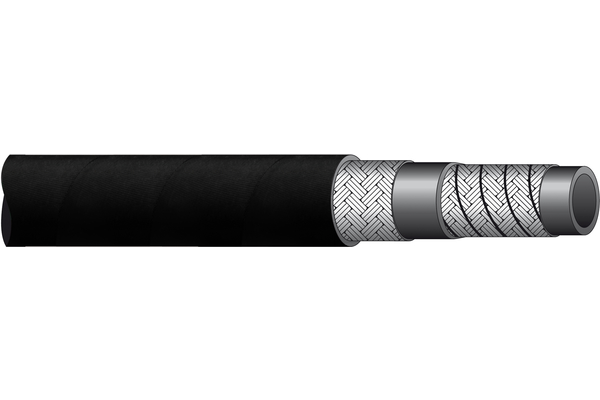

Textil-Saugschlauch R4 (SAE 100 R4)

Druckschlauch für Saug- und Rücklaufanwendungen nach SAE100R4

Zum Zubehör

Details

Artikelnummer

R4-20

R4-25

R4-32

R4-40

R4-50

R4-63

Size

Zoll

3/4

1.1/4

1.1/2

2.1/2

Außen-Ø [mm]

29,0

35,4

41,8

49,0

62,0

76,5

Innen-Ø [mm]

19,0

25,4

31,8

38,1

51,0

63,5

Biegeradius [mm]

125

150

200

250

Betriebsdruck [bar]

Berstdruck [bar]

Sicherheitsfaktor

4:1

Standardfassung

XVTE12

XVTE16

XVTE20

XVTE24

XVTE32

Gewicht [kg]

0,60

0,70

0,90

1,10

1,35

1,90

Statischer Prüfdruck [bar]

Vakuum [bar]

-0,9 bar

-0,9bar

Menge

Produktinformationen

Technische Daten

Anwendung:	Druckschlauch für Saug- und Rücklaufanwendungen
Anzahl Lagen:	2
Außendecke:	Synthetisches Gummi, abriebfest
Druckträger:	Hochzugfeste Textileinlagen mit Federstahlspirale
Farbe Außendecke:	schwarz
Farbe Innenseele:	schwarz
Innenseele:	Schlauchseele aus synthetischem Gummi
MSHA-Zulassung:	nein
Medien:	Hydrauliköle HL+ HLP nach DIN 51524
Norm/Standards:	SAE 100 R4
Temperaturbereich [°C]:	-40°C bis +100°C
Zulassungen:	SAE J517 Type: SAE 100/R4: 2008
max Betriebstemperatur [°C]:	+100°C

Praxis-Tipp

Trennen Sie den Schlauch am besten mittels einer Handsäge. Die Federstahlspirale kann z.B. mit einem Kraftschneider getrennt werden. Beugen Sie Verletzungen vor, indem Sie überstehende Enden der Spirale bündig abtrennen. Der R4-Saugschlauch darf in keinem Fall mit einem gezahnten Kreismesser geschnitten werden! Bei einem gezahnten Kreismesser besteht die Gefahr, dass die Federstahlspirale sich in den Zähnen des Kreismessers verhakt, was nicht nur das Messer beschädigt sondern zu erheblichen Verletzungen des Bedienpersonals führen kann. Bei Verwendung eines glatten Kreismessers empfehlen wir Maschinen mit manuellem Vorschub.
