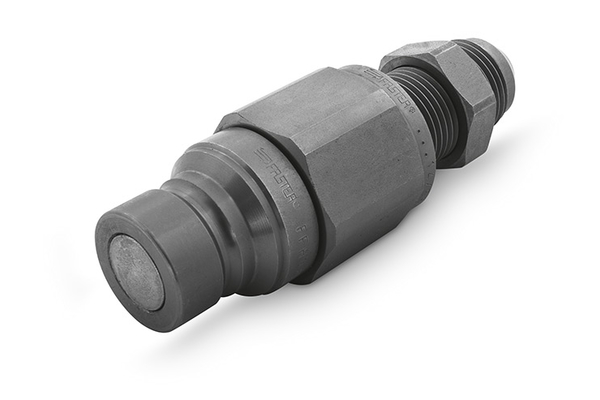

Zubehör Stecker für 4BD4FH

Details

BG
3
3
3
3
3
3
DN
12
12
12
12
12
12
Size
08
08
08
08
08
08
Zoll
1/2
1/2
1/2
1/2
1/2
1/2
Betriebsdruck [bar]
350
350
350
350
350
350
Gewinde + Norm
JIC (UN) Außengewinde 90° ISO 8434-2
SAE (UNF) Innengewinde mit O-Ring Port ISO 11926-1
SAE (UNF) Innengewinde mit O-Ring Port ISO 11926-1
JIC (UN) Schottgewinde ISO 8434-2
JIC (UN) Schottgewinde ISO 8434-2
JIC (UN) Schottgewinde ISO 8434-2
Anschluss-Gewinde [GA]
1.1/16"
1.1/16
1.1/16
1.1/16
3/4
7/8
Außen-Ø Stecker [mm]
24,5
24,5
24,5
24,5
24,5
24,5
Länge Stecker [mm]
89,0
81,0
121,7
149,1
140,8
144,3
SW Anschlussseite Stecker
34
34
34
34
SW [mm]
34
SW1 [mm]
34
34
l/min bei ΔP=2 bar
110
110
65
65
65
65
Menge


Produktinformationen

  • Technische Daten
    Beständigkeit gegen Rotrost [h]: 1000
    Beständigkeit gegen Weissrost [h]: 500
    Einsatzgebiet: Landwirtschaft, Baubranche, Industrie, Offshore (Öl & Gas) Anwendungen, Fahrzeug- und Straßenbau
    Muffe oder Stecker: Stecker
    Norm: ISO 16028
    Oberfläche: Mate 1000 (Zinc-Nickel)
    Temperaturbereich [°C]: -25°C bis +100°C
    Werkstoff Dichtung: NBR & PUR
    Werkstoff Gehäuse: Stahl

Vorteile

Diese Serie bietet höhere Betriebsdrücke als herkömmliche Serien der ISO 16028. Impulsfestigkeit bis zu 1 Mio. Zyklen im gekuppelten Zustand. Der Sicherheitsverschluss gewährleisten optimalen Schutz gegen unbeabsichtigtes Entkuppeln. Das speziell konzipierte Flachventil verhindert Ölverlust und Lufteinschluss beim Kuppelvorgang. Die Zink-Nickel-Beschichtung garantiert optimalen Korrosionsschutz.

Praxis-Tipp

Bei der Festlegung des Betriebsdruckes ist der höchstzulässige Betriebsdruck des Anschlusses zu berücksichtigen. Für Kuppelvorgänge unter Staudruck > 7 bar, verwenden Sie bitte die Serie 3FF. Alternativ ist auch die Kombination aus der Serie ST-FF oder VC-FF zzgl. eines vorgeschalteten VDM Ventils verwendbar.
