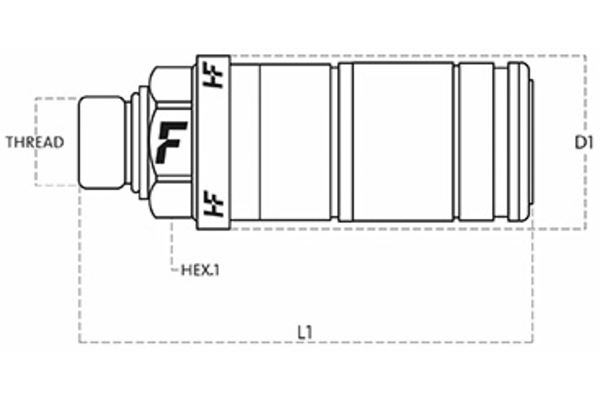

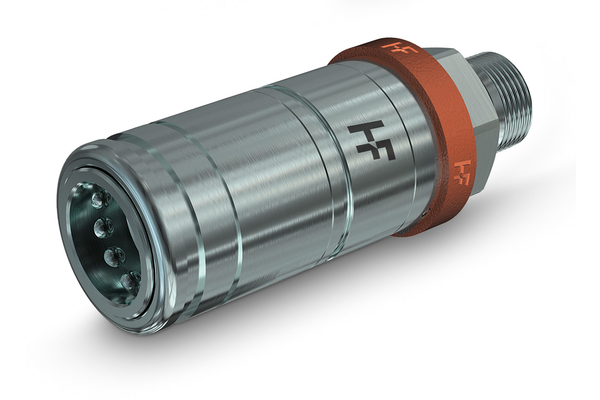

3CFHF Muffe

Abbildung ähnlich
Abbildung ähnlich

Push-Pull Kupplungsmuffe für die Landtechnik mit erhöhter Durchflussmenge bis zu 250 l/ min.

Zum Zubehör

Details

Artikelnummer
3CFHF0821/2215 F
%
SALE
3CFHF081/1815 F
%
SALE
3CFHF081/2215 F
%
SALE
3CFHF08 12GAS F
%
SALE
3CFHF08 12NPT F
%
SALE
3CFHF0819/2215 F
%
SALE
3CFHF087/1815 F
%
SALE
3CFHF087/2215 F
%
SALE
BG
3
3
3
3
3
3
3
3
DN
12
12
12
12
12
12
12
12
Size
08
08
08
08
08
08
08
08
Zoll
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2
Betriebsdruck [bar]
250
250
250
250
250
250
250
250
Gewinde + Norm
Metrisch Einschraubgewinde mit ED ISO 9974-2
Metrisch Einschraubgewinde mit O-Ring ISO 6149-2
Metrisches Einschraubgewinde mit O-Ring ISO 6149-2
BSP Innengewinde ISO 1179-1
NPT Innengewinde ANSI B1.20.3
Metrisch Außengewinde Hohlschraube DIN 7643
Metrisch Schottgewinde kurz ISO 8434-1-L
Metrisch Schottgewinde kurz ISO 8434-1-L
Anschluss-Gewinde [GA]
M22x1,5
M18x1,5
M22x1,5
1/2
1/2
M22x1,5
M18x1,5
M22x1,5
Rohr-Ø R [mm]
12L
15L
Außen-Ø Muffe [mm]
42,00
42,0
42,0
42,0
42,0
42,0
42,0
42,0
Länge Muffe [mm]
109,2
112,2
109,7
106,2
106,2
134,7
121,2
122,4
Unter Druck kuppelbar
Steckerseitig bis 250 bar
Steckerseitig bis 250 bar
Steckerseitig bis 250 bar
Steckerseitig bis 250 bar
Steckerseitig bis 250 bar
Steckerseitig bis 250 bar
Steckerseitig bis 250 bar
Steckerseitig bis 250 bar
SW1 [mm]
32
32
32
27
27
32
32
32
l/min bei ΔP=2 bar
70
70
70
70
70
70
70
70
Menge


Produktinformationen

  • Technische Daten
    Beständigkeit gegen Rotrost [h]: 500
    Einsatzgebiet: Landwirtschaft
    Muffe oder Stecker: Muffe
    Norm: ISO 7241-A
    Oberfläche: Mate 500 (Chrom III)
    Temperaturbereich [°C]: -25 °C bis 100 °C
    Werkstoff Dichtung: PUR
    Werkstoff Gehäuse: Stahl

Vorteile

Push Pull Kupplung für High Flow Applikationen. Steckerseitig unter Restdruck kuppelbar. Mit Abreiß-Funktion. Kann direkt in Ventilblöcke, oder auf fest montierte Rohrleitungen verschraubt werden. Austauschbar gemäß ISO 7241 Teil A. Durchflussmenge bis 250 L/min.
