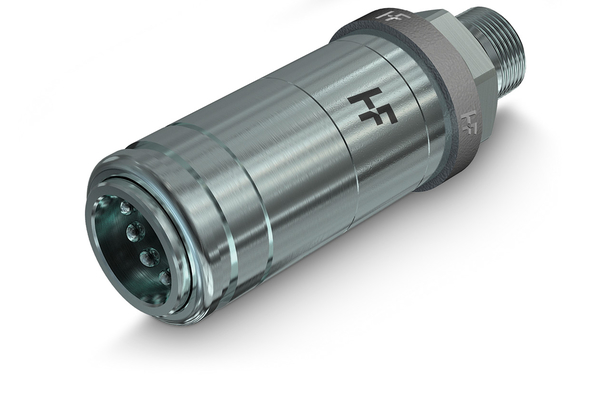

4SRHF Muffe

Push-Pull Kupplungsmuffe für die Landtechnik mit erhöhter Durchflussmenge bis zu 250 l/ min.

Zum Zubehör

Details

Artikelnummer

4SRHF081/2215 F

4SRHF08 12GAS F

4SRHF0819/2215 F

4SRHF087/1815 F

4SRHF087/2215 F

4SRHF0821/2215 F

Size

Zoll

1/2

Betriebsdruck [bar]

250

Gewinde + Norm

Metrisch Einschraubgewinde mit O-Ring ISO 6149-2

BSP Innengewinde ISO 1179-1

Metrisch Hohlschraube DIN 7643

Metrisches Schottgewinde kurz ISO 8434-1-L

Metrisch Schott kurz ISO 8434-1-L

Metrisch Einschraubgewinde mit ED ISO 9974-2

Anschluss-Gewinde [GA]

M22x1,5

1/2

M22x1,5

M18x1,5

M22x1,5

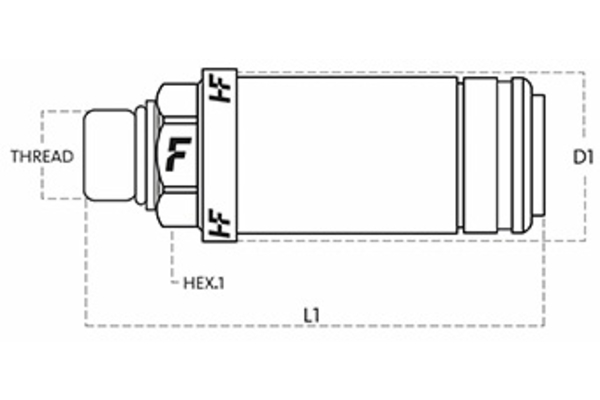

Rohr-Ø R [mm]

12L

Außen-Ø Muffe [mm]

42,0

Länge Muffe [mm]

109,7

106,2

133,7

121,2

122,4

109,2

SW [mm]

Unter Druck kuppelbar

Muffe oder Stecker bis 250 bar

SW1 [mm]

l/min bei ΔP=2 bar

Menge

Produktinformationen

Technische Daten

Beständigkeit gegen Rotrost [h]:	500
Einsatzgebiet:	Landwirtschaft
Muffe oder Stecker:	Muffe
Norm:	ISO 7241-A
Oberfläche:	Mate 500 (Chrom III)
Temperaturbereich [°C]:	-25 °C bis 100 °C
Werkstoff Dichtung:	PUR
Werkstoff Gehäuse:	Stahl

Vorteile

Kompakte Push Pull Kupplung für High Flow Applikationen. Beidseitig unter Restdruck kuppelbar. Kann direkt in Ventilblöcke, oder auf fest montierte Rohrleitungen verschraubt werden. Mit Sicherheits Abreiß Funktion. Austauschbar gemäß ISO 7241 Teil A. Durchflussmenge bis 250 L/min.
