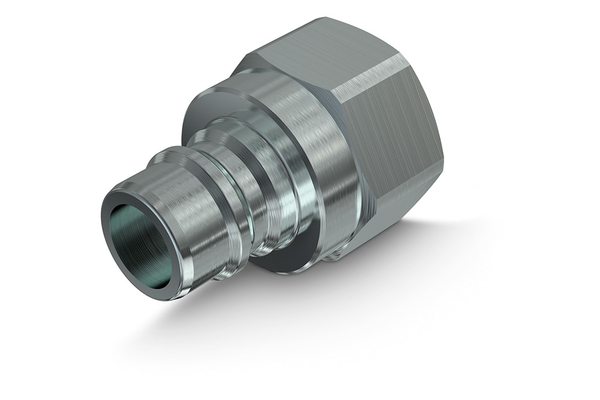

TNL Stecker

Standardkupplungen für den US-Markt, mit Volldurchgang

Zum Zubehör

Details

Artikelnummer

TNL 04 NPT M

TNL 06 NPT M

TNL 08 GAS M

TNL 12 NPT M

Size

Zoll

1/4

3/8

1/2

3/4

Betriebsdruck [bar]

270

220

190

Gewinde + Norm

NPT Innengewinde ANSI B1.20.3

BSP Innengewinde ISO 1179-1

NPT Innengewinde ANSI B1.20.3

Anschluss-Gewinde [GA]

1/4

3/8

1/2

3/4

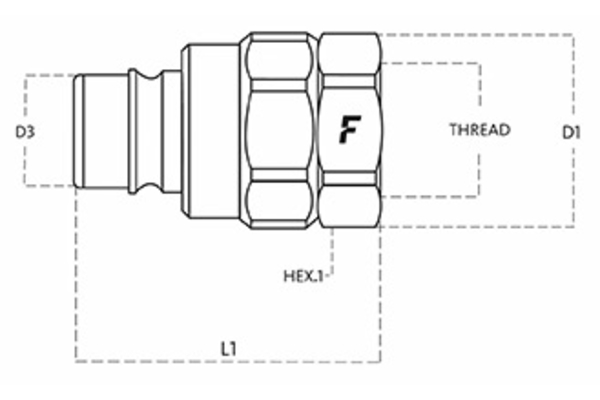

Außen-Ø Stecker [mm]

10,8

12,9

16,0

23,3

Länge Stecker [mm]

49,0

36,0

45,5

SW [mm]

SW1 [mm]

l/min bei ΔP=2 bar

170

Menge

Produktinformationen

Technische Daten

Beständigkeit gegen Rotrost [h]:	500
Einsatzgebiet:	Industrie, Öl & Gas
Muffe oder Stecker:	Stecker
Oberfläche:	MATE 500 (Chrom III)
Temperaturbereich [°C]:	-25 °C to 125 °C
Werkstoff Dichtung:	NBR
Werkstoff Gehäuse:	Stahl

Vorteile

Die Schnellkupplungen der Serie TNL werden in der Regel im US-Markt als vollwertige Alternative zu anderen Standardprodukten verwendet. In montiertem Zustand ohne innenliegende Ventile zeichnen sie sich durch maximalen Durchfluss aus. Sie sind vollständig mit den Versionen TNV austauschbar.
