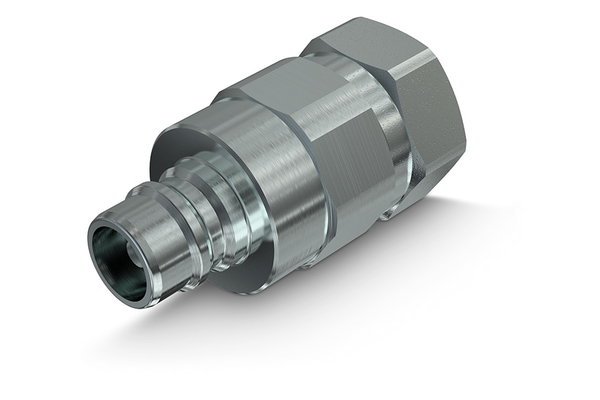

TNV Stecker

Standardkupplungen für US-Markt

Zum Zubehör

Details

Artikelnummer

TNV 04 NPT M

TNV 06 NPT M

TNV 08 NPT M

TNV 12 NPT M

TNV120/1116UN M

TNV120/34GAS M

TNV121/1116UN M

TNV 16 NPT M

TNV160/1GAS M

TNV 20 NPT M

TNV 24 NPT M

Size

Zoll

1/4

3/8

1/2

3/4

1.1/4

1.1/2

Betriebsdruck [bar]

270

300

220

190

150

100

110

Gewinde + Norm

NPT Innengewinde ANSI B1.20.3

SAE (UNF) Innengewinde ISO 11926-1

BSP Innengewinde mit O-Ring Port BS 5380

JIC Außengewinde ISO 6149-2

NPT Innengewinde ANSI B1.20.3

BSP Innengewinde mit O-Ring Port BS 5380

NPT Innengewinde ANSI B1.20.3

Anschluss-Gewinde [GA]

1/4

3/8

1/2

3/4

1.1/16

1.1/4

1.1/2

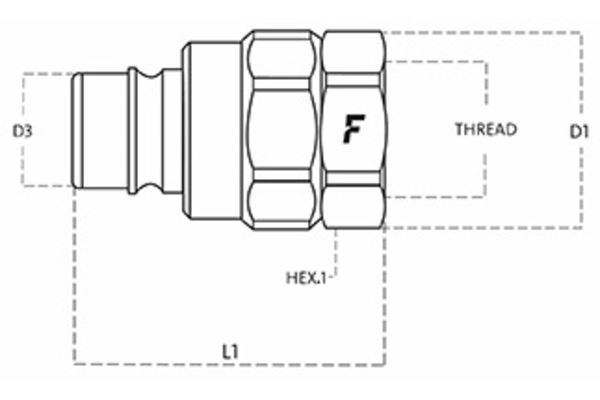

Außen-Ø Stecker [mm]

10,8

12,9

16,0

23,3

29,7

36,1

43,5

Länge Stecker [mm]

49,0

57,0

63,0

63,5

64,0

85,5

68,0

91,0

85,0

SW [mm]

SW2 [mm]

SW1 [mm]

l/min bei ΔP=2 bar

170

280

450

Menge

Produktinformationen

Technische Daten

Beständigkeit gegen Rotrost [h]:	500
Einsatzgebiet:	Industrie, Öl & Gas
Muffe oder Stecker:	Stecker
Oberfläche:	MATE 500 (Chrom III)
Temperaturbereich [°C]:	-25 °C to 125 °C
Werkstoff Dichtung:	NBR
Werkstoff Gehäuse:	Stahl

Vorteile

Die Schnellkupplungen der Serie TNV werden in der Regel im US-Markt als vollwertige Alternative zu anderen Standardkupplungen verwendet. Die Ventile wurden entwickelt, um den Durchfluss zu optimieren und die Verbindung auch bei Kupplungen mit Volldurchgang (TNL) der gleichen Serie zu ermöglichen.
