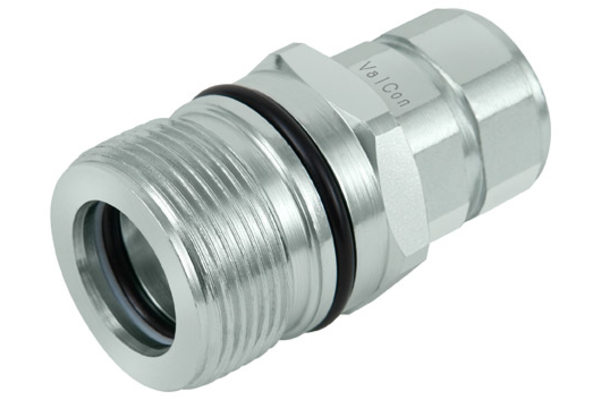

VC-HDS3-AG1/2BSP12M
Valcon® Schraubkupplung Serie VC-HDS3 Muffe

Produktinformationen

• Technische Daten

  BG:	3
  DN:	12
  Size:	08
  Zoll:	1/2
  Betriebsdruck [bar]:	400
  Gewinde + Norm:	BSP Außengewinde DIN 3863 (60°)
  Anschluss-Gewinde [GA]:	1/2
  Rohr-Ø R [mm]:	-

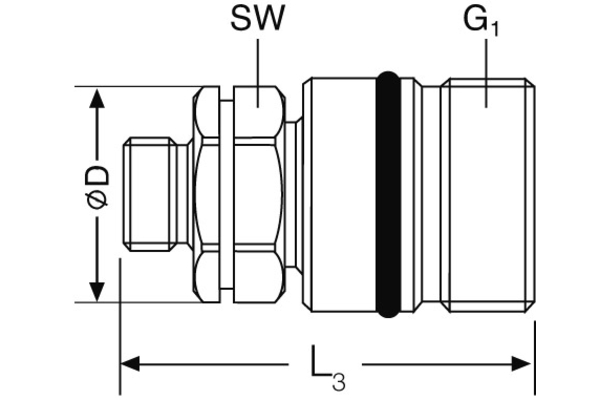

  Außen-Ø Muffe [mm]:	40,0
  Verbindungsgewinde:	M36x2
  Länge Muffe [mm]:	71,0
  SW [mm]:	30
  SW1 [mm]:	30
  Berstdruck gekuppelt [bar]:	1400
  GL [mm]:	13
  Berstdruck Muffe ungekuppelt [bar]:	1500
  SW1 [mm]:	30
  l/min bei ΔP=2 bar:	45
  Beständigkeit gegen Rotrost [h]:	400 Std
  Beständigkeit gegen Weissrost [h]:	100 Std
  Einsatzgebiet:	Baumaschinen, Fahrzeugbau, Forsttechnik, Industrie. Kuppeln und Entkuppeln durch Verschrauben. Beidseitig absperrend: Kegelventil.
  Form des Dichtventils:	poppet
  Muffe oder Stecker:	Muffe
  Norm:	ISO 14541
  Oberfläche:	Zn-Fe (Cr III)
  Temperaturbereich [°C]:	-25°C bis +100°C
  Werkstoff Dichtung:	NBR
  Werkstoff Gehäuse:	Stahl
  Werkstoff Stützring:	PTFE
