VC-HDS3-CES16-12S
Valcon® Schraubkupplung Serie VC-HDS3 Stecker

Produktinformationen

• Technische Daten

  BG:	3
  DN:	12
  Size:	08
  Zoll:	1/2
  Betriebsdruck [bar]:	400
  Gewinde + Norm:	CE Außengewinde schwere Reihe, DIN 3861
  Anschluss-Gewinde [GA]:	M24x1,5
  Rohr-Ø R [mm]:	16S

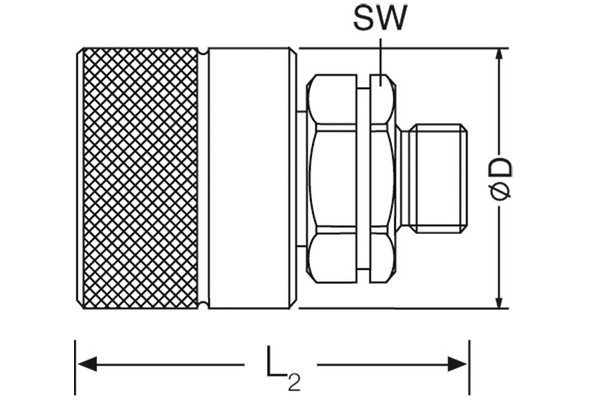

  Außen-Ø Stecker [mm]:	42,0
  Verbindungsgewinde:	M36x2
  Länge Stecker [mm]:	65,5
  Berstdruck Stecker ungekuppelt [bar]:	1200
  SW2 [mm]:	36
  Berstdruck gekuppelt [bar]:	1400
  GL [mm]:	14
  SW1 [mm]:	30
  l/min bei ΔP=2 bar:	45
  Beständigkeit gegen Rotrost [h]:	400 Std
  Beständigkeit gegen Weissrost [h]:	100 Std
  Einsatzgebiet:	Baumaschinen, Fahrzeugbau, Forsttechnik, Industrie. Kuppeln und Entkuppeln durch Verschrauben. Beidseitig absperrend: Kegelventil.
  Form des Dichtventils:	poppet
  Muffe oder Stecker:	Stecker
  Norm:	ISO 14541
  Oberfläche:	Zn-Fe (Cr III)
  Temperaturbereich [°C]:	-25°C bis +100°C
  Werkstoff Dichtung:	NBR
  Werkstoff Gehäuse:	steel
  Werkstoff Stützring:	PTFE
