VC-HDS4-CELS15-20S

Produktinformationen

• Technische Daten

  BG:	4
  DN:	20
  Size:	12
  Zoll:	3/4
  Betriebsdruck [bar]:	333
  Gewinde + Norm:	CE Schott-Außengewinde leichte Reihe, DIN 3861
  Anschluss-Gewinde [GA]:	M22x1,5
  Rohr-Ø R [mm]:	15L

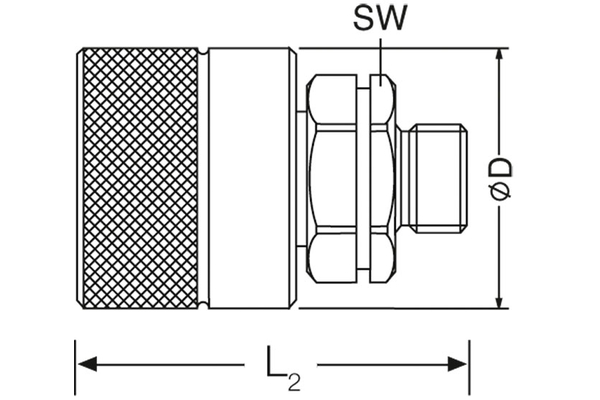

  Außen-Ø Stecker [mm]:	47,5
  Verbindungsgewinde:	M42x2
  Länge Stecker [mm]:	90,0
  Berstdruck Stecker ungekuppelt [bar]:	1000
  SW2 [mm]:	41
  Berstdruck gekuppelt [bar]:	1400
  GL [mm]:	27
  SW1 [mm]:	36
  l/min bei ΔP=2 bar:	106
  Form des Dichtventils:	poppet
  Werkstoff Stützring:	PTFE
