VC-HDS6-IG3/4BSP25S

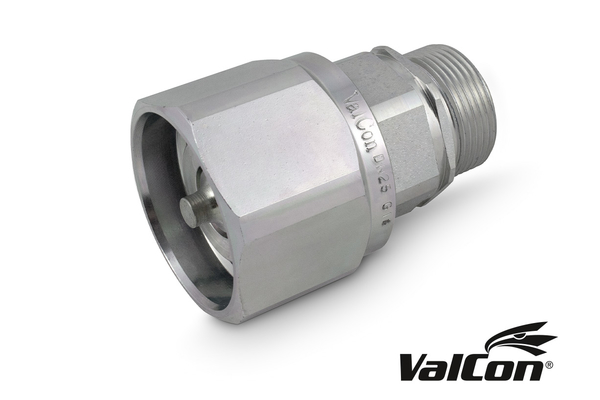

Valcon® Schraubkupplung Serie VC-HDS6 Stecker

Produktinformationen

• Technische Daten

  BG:	6
  DN:	25
  Size:	16
  Zoll:	1
  Betriebsdruck [bar]:	333
  Gewinde + Norm:	BSP Innengewinde DIN 3852
  Anschluss-Gewinde [GA]:	3/4
  Rohr-Ø R [mm]:	-

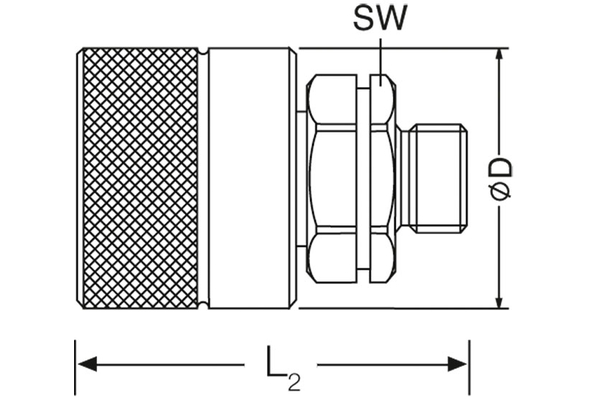

  Außen-Ø Stecker [mm]:	60,0
  Verbindungsgewinde:	M48x3
  Länge Stecker [mm]:	87,5
  Berstdruck Stecker ungekuppelt [bar]:	1000
  SW2 [mm]:	55
  Berstdruck gekuppelt [bar]:	1400
  SW1 [mm]:	41
  l/min bei ΔP=2 bar:	189
  Beständigkeit gegen Rotrost [h]:	400 Std
  Beständigkeit gegen Weissrost [h]:	100 Std
  Einsatzgebiet:	Baumaschinen, Fahrzeugbau, Forsttechnik, Industrie. Kuppeln und Entkuppeln durch Verschrauben. Beidseitig absperrend: Kegelventil.
  Form des Dichtventils:	poppet
  Muffe oder Stecker:	Stecker
  Norm:	ISO 14541
  Oberfläche:	Zn-Fe (Cr III)
  Temperaturbereich [°C]:	-25°C bis +100°C
  Werkstoff Dichtung:	NBR
  Werkstoff Gehäuse:	steel
  Werkstoff Stützring:	PTFE
