VC-HDS8-CES30-32S

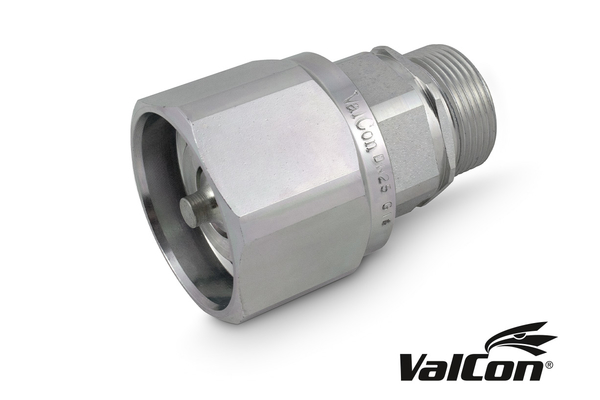

Valcon® Schraubkupplung Serie VC-HDS8 Stecker

Produktinformationen

• Technische Daten

  BG:	8
  DN:	32
  Size:	20
  Zoll:	1 1/4
  Betriebsdruck [bar]:	333
  Gewinde + Norm:	CE Außengewinde schwere Reihe, DIN 3861
  Anschluss-Gewinde [GA]:	M42x2
  Rohr-Ø R [mm]:	30S

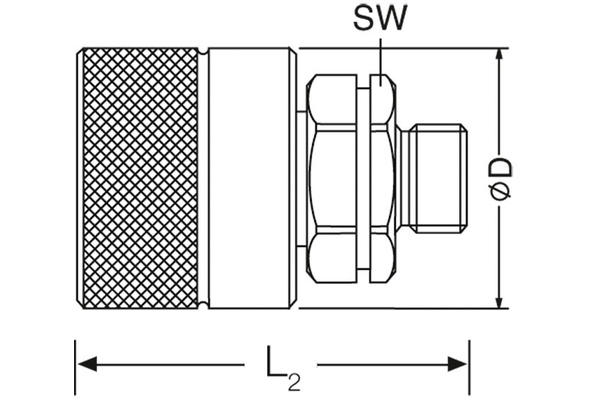

  Außen-Ø Stecker [mm]:	86,0
  Verbindungsgewinde:	M70x3
  Länge Stecker [mm]:	117,0
  Berstdruck Stecker ungekuppelt [bar]:	1000
  SW2 [mm]:	80
  Berstdruck gekuppelt [bar]:	1000
  GL [mm]:	20
  SW1 [mm]:	55
  l/min bei ΔP=2 bar:	288
  Beständigkeit gegen Rotrost [h]:	400 Std
  Beständigkeit gegen Weissrost [h]:	100 Std
  Einsatzgebiet:	Baumaschinen, Fahrzeugbau, Forsttechnik, Industrie. Kuppeln und Entkuppeln durch Verschrauben. Beidseitig absperrend: Kegelventil.
  Form des Dichtventils:	poppet
  Muffe oder Stecker:	Stecker
  Norm:	ISO 14541
  Oberfläche:	Zn-Fe (Cr III)
  Temperaturbereich [°C]:	-25°C bis +100°C
  Werkstoff Dichtung:	NBR
  Werkstoff Gehäuse:	steel
  Werkstoff Stützring:	PTFE
