ST-3FF10ORMS12S - Steckkupplung Serie ST-3FF Stecker

Produktinformationen

BG:	3
DN:	12
Size:	08
Zoll:	1/2
Betriebsdruck [bar]:	350
Gewinde + Norm:	ORFS (UNS) Schottgewinde ISO 8434-3
Anschluss-Gewinde [GA]:	1

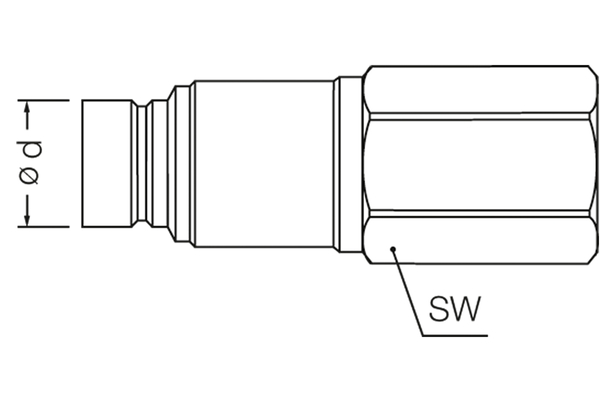

Außen-Ø Stecker [mm]:	24,5
Länge Stecker [mm]:	144,7
SW Anschlussseite Stecker:	34
l/min bei ΔP=2 bar:	65
Beständigkeit gegen Rotrost [h]:	1000
Beständigkeit gegen Weissrost [h]:	500
Einsatzgebiet:	Landwirtschaft, Baubranche, Industrie, Offshore (Öl & Gas) Anwendungen, Fahrzeug- und Straßenbau
Muffe oder Stecker:	Stecker
Norm:	ISO 16028
Oberfläche:	Zins-Nickel
Temperaturbereich [°C]:	-25 °C bis +100 °C
Werkstoff Dichtung:	PU (AU), PTFE
Werkstoff Gehäuse:	Stahl
falscher Typ:	false

Vorteile

Diese Serie bietet höhere Betriebsdrücke als herkömmliche Serien der ISO 16028. Impulsfestigkeit bis zu 1 Mio. Zyklen im gekuppelten Zustand. Der Sicherheitsverschluss gewährleisten optimalen Schutz gegen unbeabsichtigtes Entkuppeln. Das speziell konzipierte Flachventil verhindert Ölverlust und Lufteinschluss beim Kuppelvorgang. Die Zink-Nickel-Beschichtung garantiert optimalen Korrosionsschutz.

Praxis-Tipp

Die Serie ST-3FF lässt sich unter Restdruck auf die drucklose Gegenseite (Serie ST-FF, VC-FF oder ST-2FSI) kuppeln. Die Höhe des Restdruckes darf den max. Betriebsdruck der Komponente nicht überschreiten. Die Gegenseite sollte bei dieser Anwendung drucklos und offen zum Tank sein. Jeder bestehende Restdruck auf der Gegenseite hätte eine erhöhte Kuppelkraft zur Folge.

Technische Änderungen vorbehalten.
