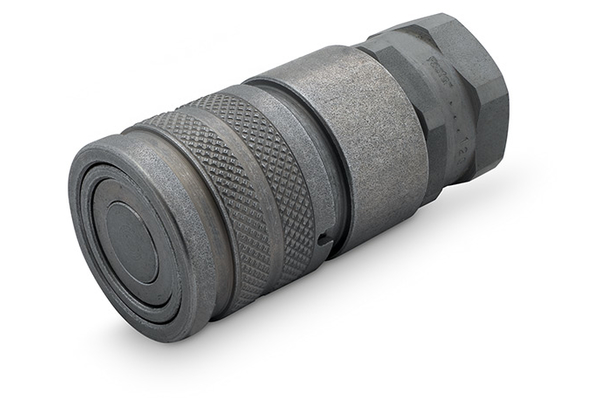

ST-FF04BSP06M - Steckkupplung Serie ST-FF Muffe

Produktinformationen

BG:	1
DN:	06
Size:	04
Zoll:	1/4
Betriebsdruck [bar]:	350
Gewinde + Norm:	BSP Innengewinde ISO 1179-1
Anschluss-Gewinde [GA]:	1/4"

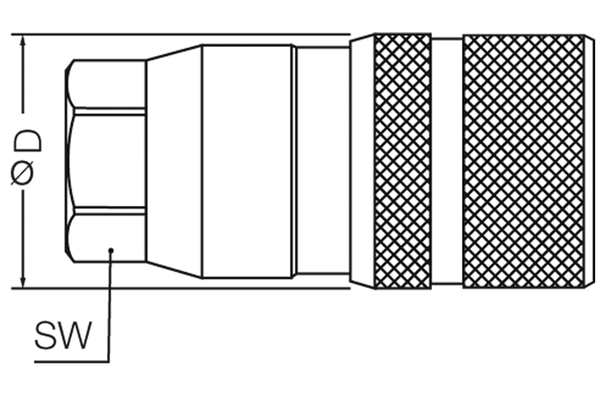

Außen-Ø Muffe [mm]:	27,0
Länge Muffe [mm]:	58,9
SW [mm]:	24
SW1 [mm]:	24
l/min bei ΔP=2 bar:	25
Beständigkeit gegen Rotrost [h]:	1000
Beständigkeit gegen Weissrost [h]:	500
Einsatzgebiet:	Landwirtschaft, Baubranche, Industrie, Offshore (Öl & Gas) Anwendungen, Fahrzeug- und Straßenbau
Muffe oder Stecker:	Muffe
Norm:	ISO 16028
Oberfläche:	Mate 1000 (Zinc-Nickel)
Temperaturbereich [°C]:	-25°C bis +100°C
Werkstoff Dichtung:	NBR & PUR
Werkstoff Gehäuse:	Stahl

Vorteile

Diese Serie bietet höhere Betriebsdrücke als herkömmliche Serien der ISO 16028. Impulsfestigkeit bis zu 1 Mio. Zyklen im gekuppelten Zustand. Der Sicherheitsverschluss gewährleisten optimalen Schutz gegen unbeabsichtigtes Entkuppeln. Das speziell konzipierte Flachventil verhindert Ölverlust und Lufteinschluss beim Kuppelvorgang. Die Zink-Nickel-Beschichtung garantiert optimalen Korrosionsschutz.

Praxis-Tipp

Bei der Festlegung des Betriebsdruckes ist der höchstzulässige Betriebsdruck des Anschlusses zu berücksichtigen. Für Kuppelvorgänge unter Staudruck > 7 bar, verwenden Sie bitte die Serie 3FF. Alternativ ist auch die Kombination aus der Serie ST-FF oder VC-FF zzgl. eines vorgeschalteten VDM Ventils verwendbar.

Technische Änderungen vorbehalten.
