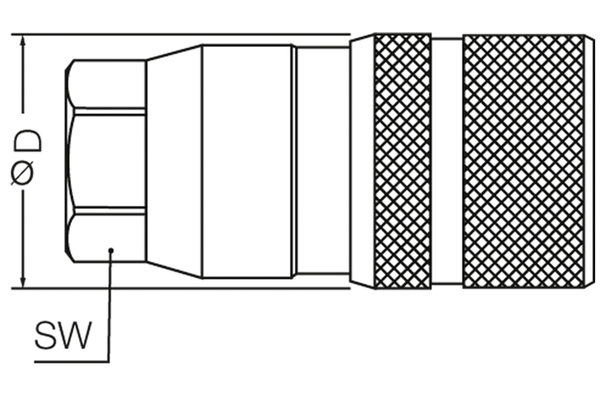

ST-FF26CELS18-16M - Steckkupplung Serie ST-FF Muffe

Produktinformationen

BG:	4
DN:	16
Size:	10
Zoll:	5/8
Betriebsdruck [bar]:	350
Gewinde + Norm:	Metrisches Schottgewinde ISO 8434-1-L
Anschluss-Gewinde [GA]:	M26x1,5
Rohr-Ø R [mm]:	18L
Außen-Ø Muffe [mm]:	42,0
Länge Muffe [mm]:	120,3
SW2 [mm]:	36
SW1 [mm]:	38
l/min bei ΔP=2 bar:	125
Beständigkeit gegen Rotrost [h]:	1000
Beständigkeit gegen Weissrost [h]:	500
Einsatzgebiet:	Landwirtschaft, Baubranche, Industrie, Offshore (Öl & Gas) Anwendungen, Fahrzeug- und Straßenbau
Muffe oder Stecker:	Muffe
Norm:	ISO 16028
Oberfläche:	Mate 1000 (Zinc-Nickel)
Temperaturbereich [°C]:	-25°C bis +100°C
Werkstoff Dichtung:	NBR & PUR
Werkstoff Gehäuse:	Stahl

Vorteile

Diese Serie bietet höhere Betriebsdrücke als herkömmliche Serien der ISO 16028. Impulsfestigkeit bis zu 1 Mio. Zyklen im gekuppelten Zustand. Der Sicherheitsverschluss gewährleisten optimalen Schutz gegen unbeabsichtigtes Entkuppeln. Das speziell konzipierte Flachventil verhindert Ölverlust und Lufteinschluss beim Kuppelvorgang. Die Zink-Nickel-Beschichtung garantiert optimalen Korrosionsschutz.

Praxis-Tipp

Bei der Festlegung des Betriebsdruckes ist der höchstzulässige Betriebsdruck des Anschlusses zu berücksichtigen. Für Kuppelvorgänge unter Staudruck > 7 bar, verwenden Sie bitte die Serie 3FF. Alternativ ist auch die Kombination aus der Serie ST-FF oder VC-FF zzgl. eines vorgeschalteten VDM Ventils verwendbar.

Technische Änderungen vorbehalten.
