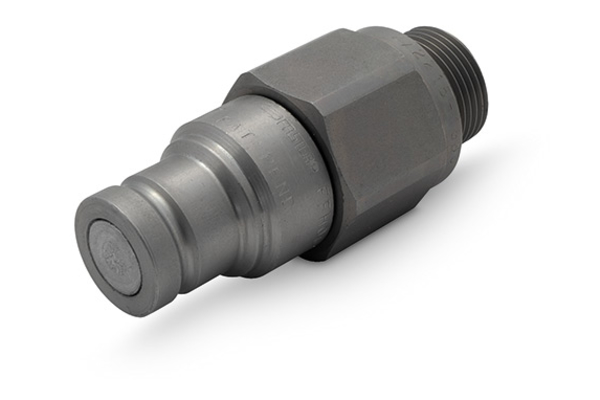

ST-FF04BMO05S - Steckkupplung Serie ST-FF Stecker

Produktinformationen

DN:	05
Size:	02
Zoll:	1/8
Betriebsdruck [bar]:	350
Gewinde + Norm:	BSP Außengewinde mit O-Ring ISO 1179-3
Anschluss-Gewinde [GA]:	1/4"
Außen-Ø Stecker [mm]:	11,6
Länge Stecker [mm]:	51,0
SW1 [mm]:	19
l/min bei ΔP=2 bar:	12
Beständigkeit gegen Rotrost [h]:	500
Einsatzgebiet:	Landwirtschaft, Baubranche, Industrie, Offshore (Öl & Gas) Anwendungen, Fahrzeug- und Straßenbau
Muffe oder Stecker:	Stecker
Oberfläche:	Mate 500 (Chrom III)
Temperaturbereich [°C]:	-25°C to +100°C
Werkstoff Dichtung:	NBR & PUR
Werkstoff Gehäuse:	Stahl

Vorteile

Diese Serie bietet höhere Betriebsdrücke als herkömmliche Serien der ISO 16028. Impulsfestigkeit bis zu 1 Mio. Zyklen im gekuppelten Zustand. Der Sicherheitsverschluss gewährleisten optimalen Schutz gegen unbeabsichtigtes Entkuppeln. Das speziell konzipierte Flachventil verhindert Ölverlust und Lufteinschluss beim Kuppelvorgang. Die Zink-Nickel-Beschichtung garantiert optimalen Korrosionsschutz.

Praxis-Tipp

Bei der Festlegung des Betriebsdruckes ist der höchstzulässige Betriebsdruck des Anschlusses zu berücksichtigen. Für Kuppelvorgänge unter Staudruck > 7 bar, verwenden Sie bitte die Serie 3FF. Alternativ ist auch die Kombination aus der Serie ST-FF oder VC-FF zzgl. eines vorgeschalteten VDM Ventils verwendbar.

Technische Änderungen vorbehalten.
