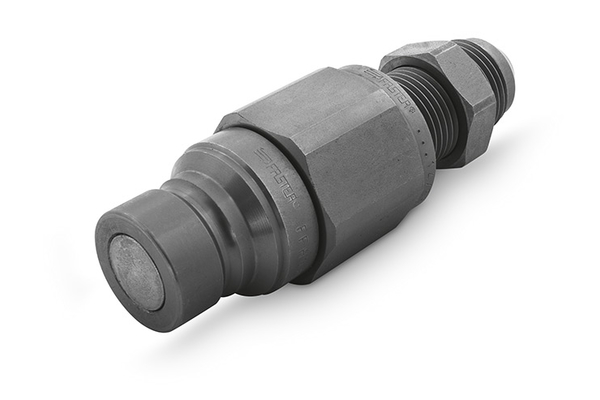

ST-FF17JMS20S - Steckkupplung Serie ST-FF Stecker

Produktinformationen

BG:	4
DN:	20
Size:	12
Zoll:	3/4
Betriebsdruck [bar]:	350
Gewinde + Norm:	JIC (UN) Schottgewinde ISO 8434-2
Anschluss-Gewinde [GA]:	1.1/16"
Außen-Ø Stecker [mm]:	29,95
Länge Stecker [mm]:	130,3
SW1 [mm]:	42
l/min bei ΔP=2 bar:	160
Beständigkeit gegen Rotrost [h]:	1000
Beständigkeit gegen Weissrost [h]:	500
Einsatzgebiet:	Landwirtschaft, Baubranche, Industrie, Offshore (Öl & Gas) Anwendungen, Fahrzeug- und Straßenbau
Muffe oder Stecker:	Stecker
Norm:	ISO 16028
Oberfläche:	Mate 1000 (Zinc-Nickel)
Temperaturbereich [°C]:	-25°C bis +100°C
Werkstoff Dichtung:	NBR & PUR
Werkstoff Gehäuse:	Stahl

Vorteile

Diese Serie bietet höhere Betriebsdrücke als herkömmliche Serien der ISO 16028. Impulsfestigkeit bis zu 1 Mio. Zyklen im gekuppelten Zustand. Der Sicherheitsverschluss gewährleisten optimalen Schutz gegen unbeabsichtigtes Entkuppeln. Das speziell konzipierte Flachventil verhindert Ölverlust und Lufteinschluss beim Kuppelvorgang. Die Zink-Nickel-Beschichtung garantiert optimalen Korrosionsschutz.

Praxis-Tipp

Bei der Festlegung des Betriebsdruckes ist der höchstzulässige Betriebsdruck des Anschlusses zu berücksichtigen. Für Kuppelvorgänge unter Staudruck > 7 bar, verwenden Sie bitte die Serie 3FF. Alternativ ist auch die Kombination aus der Serie ST-FF oder VC-FF zzgl. eines vorgeschalteten VDM Ventils verwendbar.

Technische Änderungen vorbehalten.
