ST2-NV6-20CESS12-08S
Steckkupplung Serie ST2 Stecker

Produktinformationen

• Technische Daten

  BG:	2
  DN:	10
  Size:	06
  Zoll:	3/8
  Betriebsdruck [bar]:	300
  Gewinde + Norm:	CE-Schott-Außengewinde schwere Reihe, DIN 3861
  Anschluss-Gewinde [GA]:	M20x1,5
  Rohr-Ø R [mm]:	12S

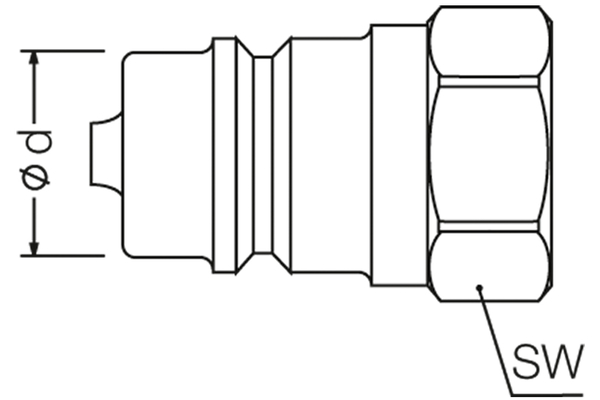

  Außen-Ø Stecker [mm]:	17,3
  Länge Stecker [mm]:	63,8
  SW Anschlussseite Stecker:	22
  SW [mm]:	22
  Berstdruck Stecker ungekuppelt [bar]:	1300
  Berstdruck gekuppelt [bar]:	1300
  SW1 [mm]:	22
  l/min bei ΔP=2 bar:	23
  Muffe oder Stecker:	Stecker
  Norm:	ISO 7241-1A
  Oberfläche:	Zn-Fe (Chrom III)
  Werkstoff Dichtung:	NBR 85 Shore
  Werkstoff Gehäuse:	Stahl
  Werkstoff Stützring:	PTFE
