CES (HV)

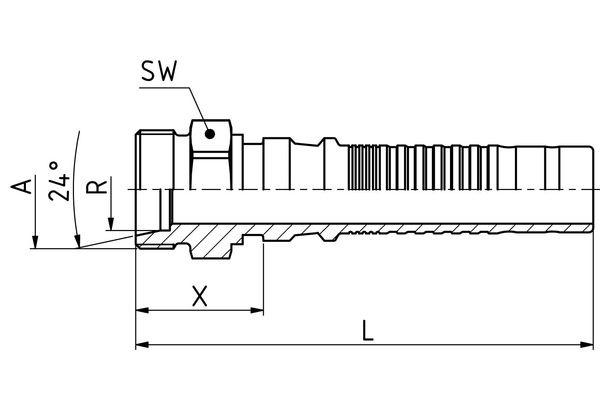

Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering

Naar accessoires

Gegevens

Artikelnummer

HV36ME25-12

HV42ME30-16

HV52ME38-20

Size

Inch

3/4

1.1/4

Schroefdraad + norm

Draadstift met boringuitvoering W (24°) conform DIN 3861, zware uitvoering

Aansluitingschroefdraad A

M36x2

M42x2

M52x2

Leidingdiam. R [mm]

X [mm]

36,5

39,5

45,0

L1 [mm]

109,0

119,0

123,0

SW1 [mm]

Aantal

Standaard nominale maten in vetgedrukte uitvoering

Productinformatie

Technische gegevens

Aansluitingaanduiding Indunorm:	ME
Aansluitingmethode:	CES
Armaturenserie:	Multispiraalprogramma HV
Bestendigheid tegen roodroest [h]:	720
Bestendigheid tegen witroest [h]:	120
Materiaal:	Automatenstaal
Oppervlak:	ZnNi
Uitvoering:	0°

Praktijktip

De snijring moet worden voorgemonteerd in het geharde voormontage verbindingsstuk RV..VM-L/S. Voor de juiste montage van de snijringen verwijzen wij naar onze montagehandleiding in de technische bijlage.
