VC-HDS3-AG1/2BSP12M
Valcon® Schroefkoppeling serie VC-HDS3, mof

Productinformatie

• Technische gegevens

  BG:	3
  DN:	12
  Size:	8
  Inch:	1/2
  Bedrijfsdruk [bar]:	400
  Schroefdraad + norm:	BSP buitenschroefdraad DIN 3863 (60°)
  Aansluitschroefdraad [GA]:	1/2
  Leidingdiam. R [mm]:	-

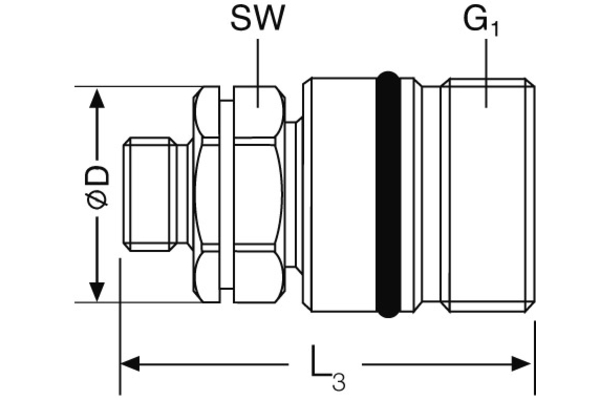

  Uitw. diam. mof [mm]:	40,0
  Verbindingsschroefdraad:	M36x2
  Lengte mof [mm]:	71,0
  SW [mm]:	30
  SW1 [mm]:	30
  Barstdruk gekoppeld [bar]:	1400
  GL [mm]:	13
  Barstdruk mof ongekoppeld [bar]:	1500
  SW1 [mm]:	30
  l/min bij Δp = 2 bar:	45
  Bestendigheid tegen roodroest [h]:	400 Std
  Bestendigheid tegen witroest [h]:	100 Std
  Materiaal afdichting:	NBR
  Materiaal behuizing:	Staal
  Materiaal verloopring:	PTFE
  Mof of stekker:	Mof
  Norm:	ISO 14541
  Oppervlak:	Zn-Fe/Cr(III)
  Temperatuurbereik [°C]:	-25 tot +100 °C
  Toepassingsgebied:	Bouwmachines, voertuigbouw, bosbouw, industrie. Koppelen en ontkoppelen door vastschroeven. Tweezijdig blokkerend: Kegelklep.
  Uitvoering van het afdichtventiel:	Schotelklep
