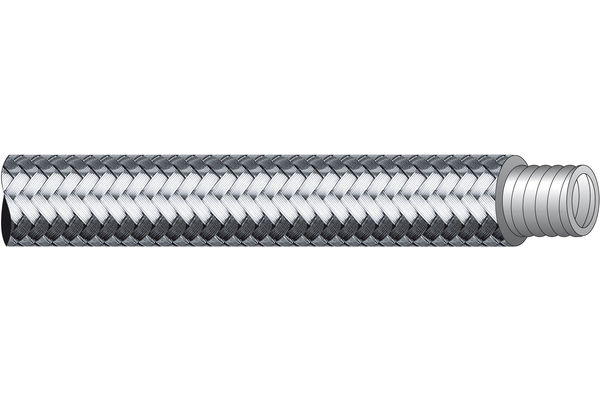

Wellschlauch TEF3W-H

Hochflexibler Druckschlauch/Teflonschlauch für Anwendungen in der Hydraulik sowie beim Einsatz von aggressiven und heißen bzw. kalten Flüssigkeiten

Zum Zubehör

Details

Artikelnummer

TEF3W06-H

TEF3W08-H

TEF3W10-H

TEF3W12-H

TEF3W16-H

TEF3W20-H

TEF3W25-H

TEF3W32-H

TEF3W40-H

Size

Zoll

1/4

5/16

3/8

1/2

5/8

3/4

1.1/4

1.1/2"

Außen-Ø [mm]

11,6

13,5

15,9

19,7

23,3

26,8

33,4

41,3

49,0

Innen-Ø [mm]

38,9

Biegeradius [mm]

110

152

Betriebsdruck [bar]

129

103

Berstdruck [bar]

517

414

310

248

207

160

103

Sicherheitsfaktor

4:1

3:1

Standardfassung

XV04P3W

XV05P3W

XV06P3W

XV08P3W

XV10P3W

XV12P3W

XV16P3W

XV20P3W

Standardfassung VA

XP-PTFE-W04VA

XP-PTFE-W05VA

XP-PTFE-W06VA

XP-PTFE-W08VA

XP-PTFE-W10VA

XP-PTFE-W12VA

XP-PTFE-W16VA

XP-PTFE-W20VA

Gewicht [kg]

0,13

0,21

0,29

0,36

0,38

0,61

0,8

0,952

Außen-Ø max. [mm]

11,6

13,5

15,9

19,7

23,3

26,8

33,4

41,3

Menge

Produktinformationen

Technische Daten

Anwendung:	Hydraulik und chemische Industrie
Anzahl Lagen:	1
Druckträger:	Edelstahldrahtgeflecht (A.I.S.I. 304/1.4301)
Farbe Innenseele:	weiß
Innenseele:	Gewelltes, nahtlos extrudiertes Rohr aus PTFE
MSHA-Zulassung:	nein
Medien:	Medienbeständigkeiten auf Anfrage
Temperaturbereich [°C]:	-60 bis +260
max Betriebstemperatur [°C]:	+260

Vorteile

Sehr hohes Temperaturspektrum in Verbindung mit geringen Biegeradien. Einsetzbar als Transfer- (Förder-) Schlauch in der chemischen Industrie (z.B. Klebstofftechnik, Lösungsmitteltechnik). Mit Armaturen des Universalprogramms XV aus Stahl oder Edelstahl konfektionierbar.

Zubehör

Armaturen des Universalprogramms XV (auch in Edelstahl erhältlich).

Praxis-Tipp

Bei Verwendung unserer Spezial-Pressfassung kann das sonst übliche Abkleben der Trennlinie mit Gewebeband entfallen. Allerdings sollten die Enden beim Lagern so gesichert sein, dass eine Beschädigung der Innenseele verhindert wird, damit keine Gefahr für das Personal entsteht.
