TEF3W32-H - PTFE-Wellschlauch TEF3W-H | Indunorm Hydraulik Shop

Produktinformationen

DN:	31
Size:	20
Zoll:	1.1/4
Außen-Ø [mm]:	41,3
Biegeradius [mm]:	110
Betriebsdruck [bar]:	25
Berstdruck [bar]:	103
Sicherheitsfaktor:	4:1
Standardfassung:	XV20P3W

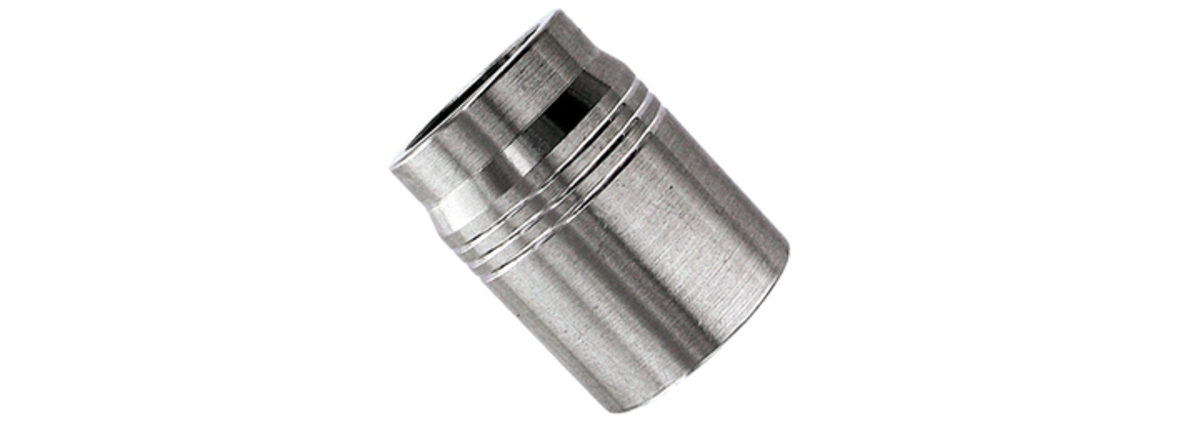

Standardfassung VA:	XP-PTFE-W20VA
Gewicht [kg]:	0,8
Außen-Ø max. [mm]:	41,3
Anwendung:	Hydraulik und chemische Industrie
Anzahl Lagen:	1
Druckträger:	Edelstahldrahtgeflecht (A.I.S.I. 304/1.4301)
Farbe Innenseele:	weiß
Hinweis:	Betriebsdruck steht in Abhängigkeit zur Temperatur. Bitte ermitteln Sie für Ihren Einsatz gemäß der Druck-Temperatur-Kurve (siehe Reiter Downloads) den zulässigen Betriebsdruck für Ihren Anwendungsfall.
Innenseele:	Gewelltes, nahtlos extrudiertes Rohr aus PTFE
MSHA-Zulassung:	nein
Medien:	Medienbeständigkeiten auf Anfrage
Temperaturbereich [°C]:	-60 bis +260
max Betriebstemperatur [°C]:	+260

Vorteile

Sehr hohes Temperaturspektrum in Verbindung mit geringen Biegeradien. Einsetzbar als Transfer- (Förder-) Schlauch in der chemischen Industrie (z.B. Klebstofftechnik, Lösungsmitteltechnik). Mit Armaturen des Universalprogramms XV aus Stahl oder Edelstahl konfektionierbar.

Praxis-Tipp

Bei Verwendung unserer Spezial-Pressfassung kann das sonst übliche Abkleben der Trennlinie mit Gewebeband entfallen. Allerdings sollten die Enden beim Lagern so gesichert sein, dass eine Beschädigung der Innenseele verhindert wird, damit keine Gefahr für das Personal entsteht.
